Терморегулятор РТУ-15/D-ТХА
Терморегулятор РТУ-15/D-ТХА предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.
Работа устройства
Терморегулятор РТУ-15/D-ТХА включает и отключает нагревательный или охладительный прибор при достижении установленной температуры нижнего или верхнего значения, тем самым поддерживая температуру в нужном диапазоне. В режиме ожидания отображает температуру измеряемой среды.

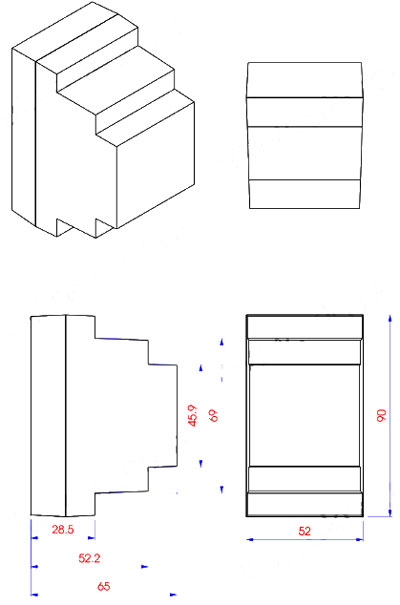

Рис.1. Схема габаритных размеров терморегулятора РТУ-15/D-ТХА
Эксплуатация
Нормальная работа РТУ-15/D-ТХ гарантируется при температуре окружающей среды в диапазоне от +5°С до +50°С и относительной влажности от 30 до 80%. При установке в помещениях с повышенной влажностью (ванная комната, кухня, туалет, бассейн, сауна и т.д.), прибор необходимо защитить от воздействия пыли и влаги со степенью защиты не менее IP54 (согласно ГОСТ 14254 - пылезащищенное; защита от брызг, падающих в любом направлении).
Для защиты от коротких замыканий и перегрузок в цепи необходимо устанавливать автоматический выключатель (АВ). Устанавливается в разрыв фазного провода. Номинал не должен превышать максимальный ток нагрузки прибора.
Для защиты человека от поражения током утечки в цепь устанавливается устройство защитного отключения (УЗО).
Для защиты от перенапряжений, вызванных разрядами молний используются грозозащитные разрядники.
Для коммутации нагрузки с преимущественно активной составляющей свыше 80%, либо нагрузки с реактивной составляющей свыше 10% значения максимального тока нагрузки исполнительного реле прибора необходимо использовать контактор.
Сечение подключаемых проводов должно соответствовать величине электрического тока, потребляемого нагрузкой.
В случае, если подключение предусмотрено в розетку, конструкция розетки должна обеспечивать надежный контакт и должна быть рассчитана на ток не менее максимального тока нагрузки прибора.
Технические характеристики
Параметр | Значение |
Логики работы | нагрев, охлаждение, окно |
Шаг установки диапазона температуры | 1°С |
Возможна корректировка показаний температуры | ±20°С |
Пределы регулировки температур | 0...+999°С |
Коммутируемая способность реле | 15А/250В |
Напряжение питания | ~220 B |
Датчик температуры | внешний ТХА |
Количество разрядов цифрового индикатора | 3 |
Высота цифр светодиодного индикатора | 10 мм |
Потребляемая мощность | не более 1 Вт |
Размер терморегулятора | 90 x 52 x 65 мм |
