Терморегулятор РТУ-40-Д-ТХА предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.
Функциональные возможности
- индикация текущей температуры датчика на светодиодном индикаторе;
- сохранение параметров при отключении питания в энергонезависимой памяти;
- светодиодный индикатор подачи напряжения на подключенную нагрузку;
- релейный выход;
- логика работы «нагрев»;
- возможность калибровки показаний температуры;
- возможность блокировки кнопок управления;
- возможность отключения питания прибора;
- возможность снижения яркости индикатора;
- возможность установить работу реле в режиме циклического таймера при обрыве датчика температуры.

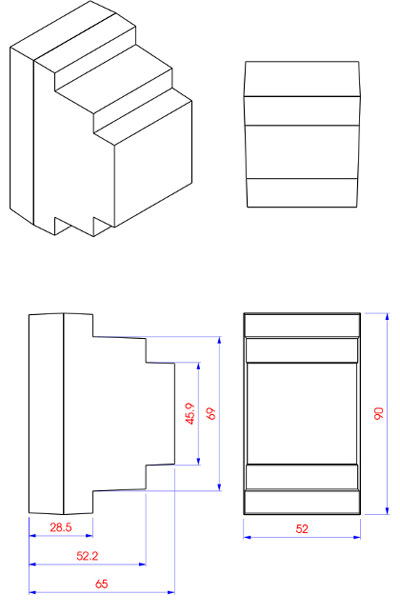

Рис.1. Схема габаритных размеров терморегулятора РТУ-40-Д-ТХА
Технические характеристики
| Параметр | Значение |
| Логики работы | нагрев, охлаждение, окно |
| Шаг установки диапазона температуры | 1°С |
| Возможна корректировка показаний температуры | ±20°С |
| Пределы регулировки температур | 0...+999°С |
| Коммутируемая способность симистора | 40Ах230В; |
| Напряжение питания | ~230 B |
| Датчик температуры (в комплекте) | внешний ТХА |
| Количество разрядов цифрового индикатора | 3 |
| Высота цифр светодиодного индикатора | 10 мм |
| Потребляемая мощность | не более 1 Вт |
| Размер терморегулятора | 90х52х65мм |
Эксплуатация
Терморегулятор РТУ-40-Д-ТХА предназначен для установки внутри помещений. Нормальная работа гарантируется при температуре окружающей среды в диапазоне от +5°С до +50°С и относительной влажности от 30 до 80%. При установке в помещениях с повышенной влажностью (ванная комната, кухня, туалет, бассейн, сауна и т.д.), прибор необходимо защитить от воздействия пыли и влаги со степенью защиты не менее IP54 (согласно ГОСТ 14254 — пылезащищенное; защита от брызг, падающих в любом направлении).
Для защиты от коротких замыканий и перегрузок в цепи необходимо устанавливать автоматический выключатель (АВ). Устанавливается в разрыв фазного провода. Номинал не должен превышать максимальный ток нагрузки прибора.
Для защиты человека от поражения током утечки в цепь устанавливается устройство защитного отключения (УЗО).
Для защиты от перенапряжений, вызванных разрядами молний используются грозозащитные разрядники.
Для коммутации нагрузки с преимущественно активной составляющей свыше 80%, либо нагрузки с реактивной составляющей свыше 10% значения максимального тока нагрузки исполнительного реле прибора необходимо использовать контактор.
Сечение подключаемых проводов должно соответствовать величине электрического тока, потребляемого нагрузкой.
В случае, если подключение предусмотрено в розетку, конструкция розетки должна обеспечивать надежный контакт и должна быть рассчитана на ток не менее максимального тока нагрузки прибора.
