Терморегулятор РТУ-10-Н-220-DS

Форма заявки
Наличие: в наличии есть
Артикул:
11402
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Терморегулятор РТУ-10-Н-220-DS предназначен для измерения и автоматического поддержания температуры в заданном диапазоне в различных системах климатконтроля и других технологических процессах, где позволяют конструктивные особенности.

Работа устройства

Терморегулятор включает и отключает нагревательный или охладительный прибор при достижении установленной температуры нижнего или верхнего значения, тем самым поддерживая температуру в нужном диапазоне. В режиме ожидания отображает температуру измеряемой среды.

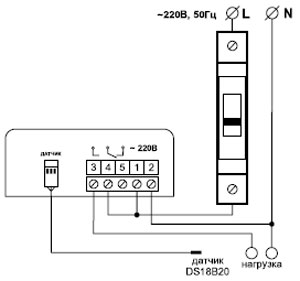

Рис.1. Схема подключения терморегулятора РТУ-10-Н-220-DS
Рис.1. Схема подключения терморегулятора РТУ-10-Н-220-DS

Для нормальной работы прибора необходимо установить две величины:

  • Твп температуру верхнего предела регулирования,
  • Тнп температуру нижнего предела регулирования.

Примечание. Невозможно установить Твп ниже установленного значения Тнп и наоборот, значение Тнп выше установленного Твп. При необходимости выставить значения Твп ниже установленного значения Тнп, сначала необходимо уменьшить значение Тнп до планируемого, после этого уменьшать значение Твп до планируемого. Аналогично, при необходимости выставить значение Тнп выше установленного значения Твп, сначала необходимо увеличить значение Твп до планируемого, после этого увеличивать значение Тнп до планируемого.

Установка верхнего предела. Нажмите кнопку ▲ и удерживайте не менее 5 сек. Мигающая разрядная точка сигнализирует о том, что активен режим редактирования значения. Кнопками ▲ или ▼ установите нужное значение. Через 3сек после последнего нажатия данные записываются в память терморегулятора, на индикаторе высветится текущая температура на датчике.

Установка нижнего предела. Нажмите кнопку ▼ и удерживайте не менее 5 сек. Мигающая разрядная точка сигнализирует о том, что активен режим редактирования значения. Кнопками ▲ или ▼ установите нужное значение. Через 3сек после последнего нажатия данные записываются в память терморегулятора, на индикаторе высветится текущая температура на датчике.

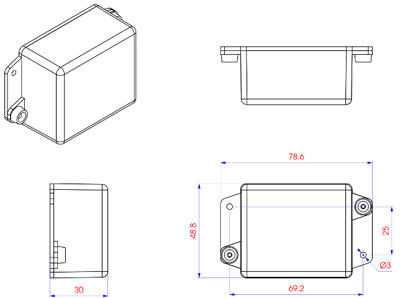

Рис.2. Габаритный чертеж терморегулятора РТУ-10-Н-220-DS
Рис.2. Габаритный чертеж терморегулятора РТУ-10-Н-220-DS

Технические характеристики

Параметр Значение
Логики работы нагрев, охлаждение, окно
Шаг установки диапазона температуры 0,1°С / 1°С
Возможна корректировка показаний температуры ±4,0°С
Пределы регулировки температур -50...+125°С
Коммутируемая способность реле 10А/250В
Напряжение питания 220B
Датчик температуры (в комплекте) внешний цифровой DS18B20, длина ≈ 2м
Количество разрядов цифрового индикатора 3
Высота цифр светодиодного индикатора 10 мм
Потребляемая мощность не более 1 Вт
Размер терморегулятора 30х48х78мм
