Таймер-счетчик МТЛ-32
Таймер-счетчик МТЛ-32 служит для управления непрерывными или дискретными технологическими процессами, реализуемыми в разных промышленных отраслях. Отличительной этой модели счетчиков является многофункциональность режимов и наличие 4-уровневой гальванической изоляции, выполненной между входом, выходом, питающей цепью и интерфейсами.
Область применения
Счетчики с режимами таймера МТЛ-32 предназначены для использования в составе комплексных АСУТП в таких промышленных отраслях, как энергетика, машиностроение, металлургия приборостроение и др. Также устройства МТЛ-32 могут применяться и в качестве автономных приборов, которые самостоятельно регулируют отдельные производственные процессы.

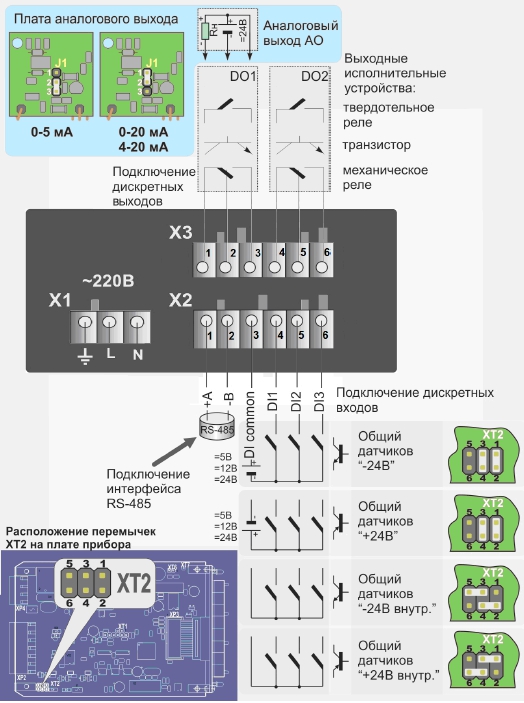

Подключение внешних цепей счетчика МТЛ-32. Исполнение на напряжение 220 В

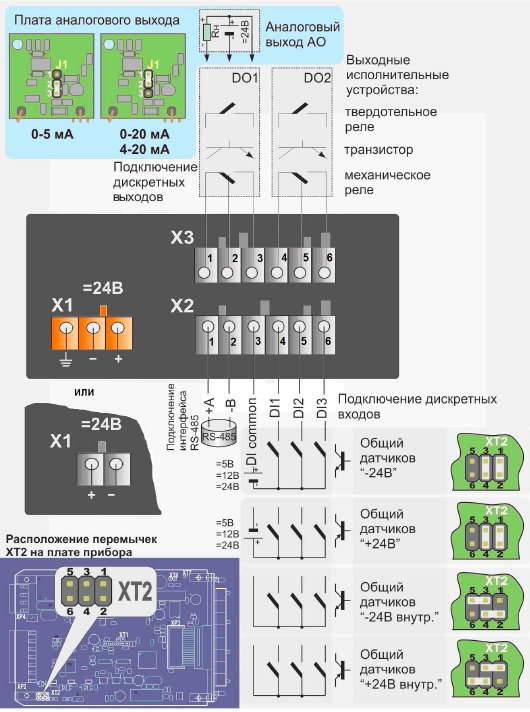

Подключение внешних цепей счетчика МТЛ-32. Исполнение на напряжение 24 В, 36 В
Функциональное предназначение
Микропроцессорные счетчики-таймеры МТЛ-32 позволяют выполнять широкий спектр задач, среди которых:
- замер физического параметра такого, как число оборотов, продолжительность какого-либо процесса, число штук производимой продукции и др. с последующей визуализацией полученного значения на цифровом 8-разрядном индикаторе;
- подсчет количества импульсов, которые поступают от индуктивного, емкостного или оптического датчика;
- генерирование выходных сигналов управления дискретного вида;
- формирование разных временных интервалов выдачи импульсных сигналов или формирование определенных последовательностей подачи сигналов управления;
Особенности конструкции
Счетчики-таймеры МТЛ-32 построены по блочному принципу и включают в свой состав пластиковый корпус, защищающий электронику прибора и две панели – передняя и задняя. Лицевая панель представляет собой своеобразный пульт настройки таймера и визуализации измеряемых величин. Задняя панель является коммутационным модулем, используемым для подключения устройства к питанию, к измерительным датчикам и исполнительным механизмам.

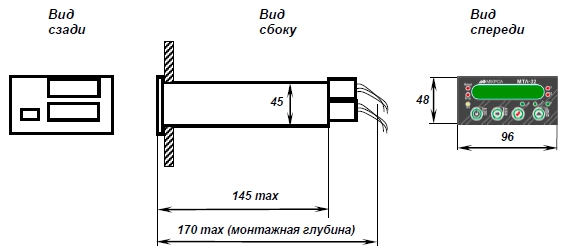

Схема габаритных размеров счетчика-таймера МТЛ-32
Технические характеристики
Число дискретных входов: |
3 |
Предельная величина входного электротока: |
0,01 А |
Показатель числа дискретных выходов: |
2 |
Вид выхода: |
Открытый коллектор |
Наибольшая величина напряжения коммутации постоянного тока: |
40 В |
Наибольшая сила тока нагрузки для каждого выхода: |
0,1 А |
Тип выхода: |
Переключающие контакты реле |
Предельно допускаемое коммутируемое напряжение переменного или постоянного электротока: |
220 В |
Наибольшая сила тока нагрузки на каждом выходе: |
8 А |
Тип выхода: |
Замыкающие контакты реле |
Максимальное значение коммутируемого напряжения: |
60 В |
Наибольшее значение тока нагрузки: |
1 А |
Максимальный показатель потребляемой мощности: |
6 Вт |
Значения габаритных размеров фронтальной рамки: |
4,8х9,6 см |
Максимальная величина монтажной глубины: |
20 см |
Вид защиты передней панели и корпуса: |
IP44, IP30 |
Максимальный вес: |
500 грамм |
Обозначение при заказе
При заказе счетчики-таймеры обозначаются следующим образом: МТЛ-32-01-02-03-U, где:
- 01 – код выходного устройства 1-го канала:
- Р - реле,
- К – твердотельное реле,
- Т – транзистор (открытый коллектор),
- И1 – аналоговый выход 0/4-20 мА,
- И2 – аналоговый выход 0-5 мА.
- 02 – код выходного устройства 2-го канала:
- Р - реле,
- К – твердотельное реле,
- Т – транзистор (открытый коллектор).
- 03 – код напряжения входных сигналов:
- 05 - напряжение входного сигнала 5 В,
- 12 - напряжение входного сигнала 12 В,
- 24 - напряжение входного сигнала 24 В.
- U - напряжение питания:
- 220 – 220 В переменного тока,
- 24 – 24 В постоянного тока,
- 36 – 36 В постоянного тока.
Например, заказано изделие: МТЛ-32-Р-Т-05-220
