Реле времени ВЛ-50, ВЛ-51А, ВЛ-52
Реле времени марок ВЛ-50, ВЛ-51А и ВЛ-52 являются электромеханическими модулями, используемыми для коммутации электроцепей с выбранными значениями временных задержек.
Реле ВЛ-50, ВЛ-51А и ВЛ-52 используются для комплектации систем автоматики, устанавливаемых в конструкции электрического транспорта, путевых электромашин, различного промышленного оборудования. Благодаря их применению можно задержать коммутацию токоподающих цепей на нужный промежуток времени.

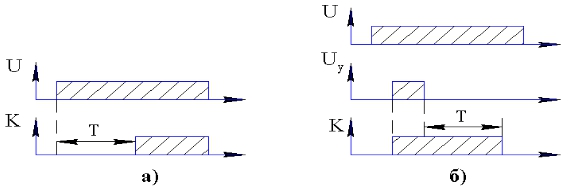

Функциональная диаграмма
- а) ВЛ-50, ВЛ-52;
- б) ВЛ-51А.

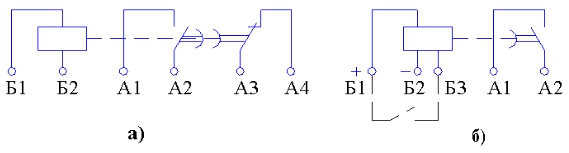

Схема подключения
- а) ВЛ-50, ВЛ-52;
- б) ВЛ-51А.
Конструкционные особенности и функционирование
Реле времени модификаций ВЛ-50, ВЛ-51А и ВЛ-52 выполнены в виде корпусных устройств с унифицированным пластиковым защитным кожухом, внутри которого расположена элементная база прибора. Все рабочие элементы расположены на одной плате печатного типа. Корпус реле реализован таким образом, чтобы была возможность производить утопленный или выступающий монтаж реле в рабочем месте.

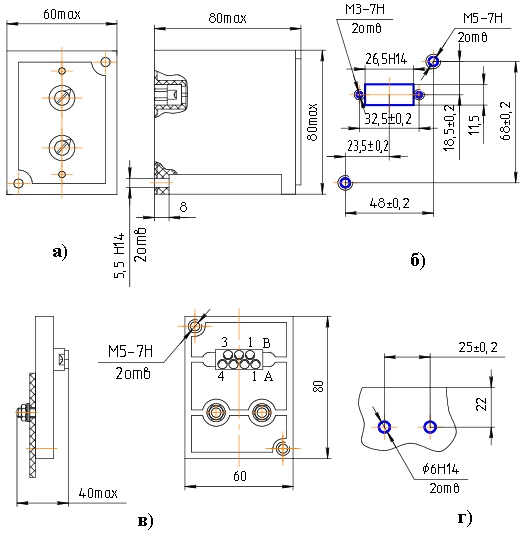

Габаритные и установочные размеры
- а) общий вид реле;
- б) разметка панели для установки;
- в) основание;
- г) разметка панели для установки основания.
Установка рабочих выдержек реле владеет двумя переключателями времени, которые выведены на переднюю панель устройства. Выдержка задается ступенчато – количество ступеней равно 100.
При подаче напряжения питания на вход реле, произойдет запуск механизма отсчета установленной выдержки. По истечению выдержки, реле сработает и переключит контакты. Если напряжения снять со входных контактов реле, то оно снова возвратиться в исходное положение.
Технические характеристики
|
Общие характеристики |
Значения |
|
Пределы установок (для ВЛ50, ВЛ51А), сек |
2-10 |
|
Эксплуатационные температуры, °C |
-60….+60 |
|
Показатель номинальной мощности, (для ВЛ50, ВЛ51А), Вт |
5 |
|
Классы точности |
4/0.1 |
|
Возможные отклонения напряжения на входе (для ВЛ50, ВЛ51А) |
0.7…1.2Uном. |
|
Минимальная сила коммутирующего тока, А |
0.05 |
|
Период возврата, сек |
0.2 |
|
Тип исполнений прибооров |
ВЗ, УЗ |
|
Уровень защиты реле: -для разъема -для оболочки |
IP10 IP40 |
|
Показатель износостойкости, циклов |
10·106 |
|
Вес, г |
350 |
|
ВЛ-50 |
|
|
Число контактов на входе(р-рассоединяющих, з-замыкающих) |
1р + 1з |
|
Показатель питающего напряжения, В |
50, 75, 110 |
|
ВЛ-51А |
|
|
Количество контактов на выходе (з-замыкающих) |
1з |
|
Показатель питающего напряжения, В |
27 |
|
ВЛ-52 |
|
|
Пределы установок, мин |
1 - 100 |
|
Число выходных контактов (р-рассоединяющих, з-замыкающих) |
1р + 1з |
|
Показатель напряжения питания, В |
75, 110 |
|
Величина номинальной мощности, Вт |
5 (2 при 24 В) |
|
Возможные отклонения напряжений на входе |
0.85….1.1Uном. |
|
Минимально допускаемая сила коммутирующего тока, А |
0.01 |
Комплектация
- Реле ВЛ-50, ВЛ-51А и ВЛ-52;
- основание;
- гайка М5;
- болт М5х20;
- винт М5х18;
- шайба 5;
- шайба 5 (пружинная);
- этикетка;
- руководство по эксплуатации.
