Штуцерные соединения используются для присоединения одной трубы к другой. Существуют разновидности данных соединений в зависимости от материала из которого изготовлена трубка, она может быть медной или прозрачной TRN. Также существуют как обычные штуцеры так и в виде угольников или тройников.
Конструкция

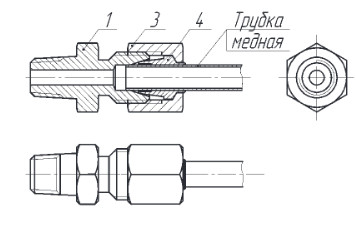

рис. 1 - Соединение штуцерное концевое (с медной трубкой)

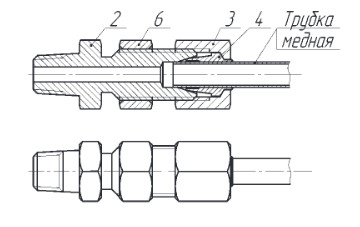

рис. 2 - Соединение штуцерное концевое с контргайкой (с медной трубкой)

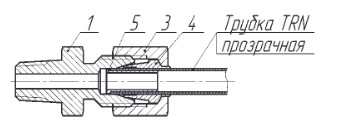

рис. 3 - Соединение штуцерное концевое (с трубкой TRN)

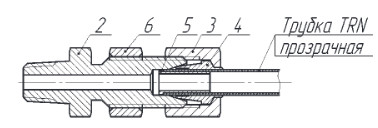

рис. 4 - Соединение штуцерное концевое с контргайкой (с трубкой TRN)
Соединение штуцерное концевое (рис. 1, 2, 3, 4) включает:
Штуцер НКШ
- штуцер НКШ-00.00;
- штуцер НКШ-20.00;
- гайка НКГ-00.00;
- муфта конусная НКМ-00.00;
- втулка НКВ-00.20-24
- контргайка НККГ-00.00.

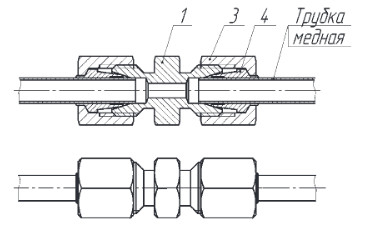

рис. 5 - Соединение штуцерное проходное с медной трубкой

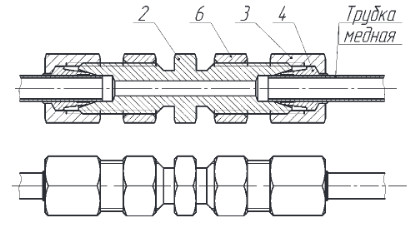

рис. 6 - Соединение штуцерное проходное с контргайкой (с медной трубкой)

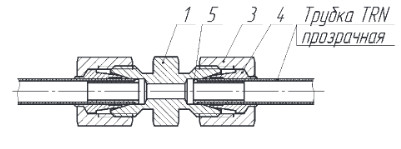

рис. 7- Соединение штуцерное проходное с трубкой TRN

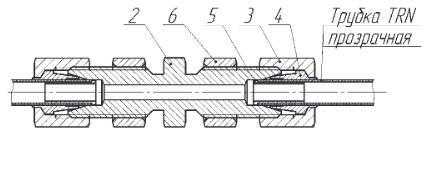

рис. 8 - Соединение штуцерное проходное с контргайкой (с трубкой TRN)
Соединение штуцерное проходное (рис. 5, 6, 7, 8) включает:
- штуцер НКШ-10.00;
- штуцер НКШ-30.00;
- гайка НКГ-00.00;
- муфта конусная НКМ-00.00;
- втулка НКВ-00.20-24
- контргайка НККГ-00.00.
рис. 9 - Соединение угловое (с медной трубкой)

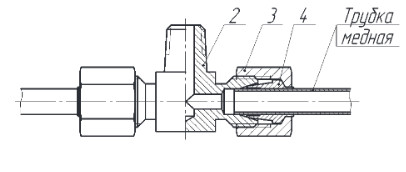

рис. 10 - Соединение тройниковое (с медной трубкой)

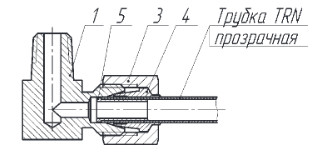

рис. 11 - Соединение угловое (с трубкой TRN)

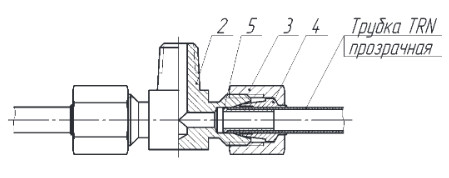

рис. 12 - Соединение тройниковое (с трубкой TRN)
Соединение штуцерное (рис. 9, 10, 11, 12) включает:
- угольник НКУ- 10.00;
- тройник НКТ-30.00;
- гайка НКГ-00.00;
- муфта конусная НКМ-00.00;
- втулка НКВ-00.20-24.
Технические характеристики

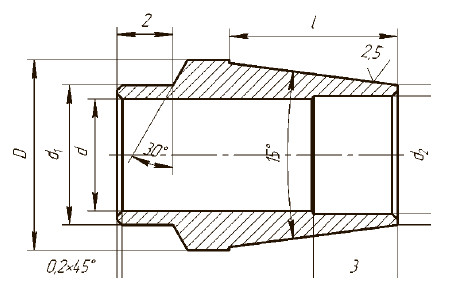

Муфта конусная НКМ-00.00
Габариты НКМ-00.00
|
Обозначение |
L, мм |
dB11, мм |
d1b11, мм |
d2, мм |
d3, мм |
D, мм |
l, мм |
|
НКМ-00.01 |
10 |
4 |
5 |
4,2 |
5 |
6,8 |
6 |
|
НКМ-00.02 |
6 |
7 |
6,5 |
7,4 |
8,8 |
||
|
НКМ-00.03 |
11 |
7 |
6,5 |
7,4 |
10,2 |
||
|
НКМ-00.04 |
8 |
9 |
8,5 |
9,4 |
12,2 |
||
|
НКМ-00.05 |
10 |
11 |
10,5 |
11,4 |
14,2 |
||
|
НКМ-00.06 |
12 |
13 |
12,5 |
13,4 |
16,2 |
||
|
НКМ-00.07 |
11 |
12 |
11,5 |
12,4 |
14,2 |
||
|
НКМ-00.08 |
13 |
22 |
24 |
22,5 |
23,4 |
28,2 |
8 |
|
НКМ-00.09 |
21,4 |
24 |
22 |
22,8 |
|||
|
НКМ-00.10 |
22,3 |
24 |
23 |
24,5 |
|||
|
НКМ-00.11 |
12 |
14 |
15 |
14,4 |
15,2 |
18,2 |
6,5 |
|
НКМ-00.12 |
13 |
16 |
18 |
16,5 |
17,2 |
20.2 |
7,5 |
|
НКМ-00.13 |
|
|
|
|
|
|
|

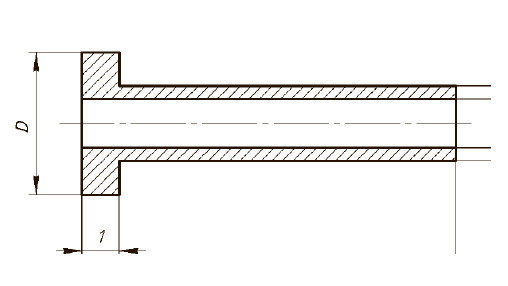

Втулка НКВ-00.20-24
Размеры втулки
|
Обозначения |
Габаритные размеры, мм |
|||
|
D |
d |
d1 |
L |
|
|
НКВ-00.20 |
3,8 |
2 |
1,3 |
10 |
|
НКВ-00.21 |
3,8 |
2,7 |
2 |
10 |
|
НКВ-00.22 |
5,8 |
3,8 |
3 |
12 |
|
НКВ-00.23 |
7,8 |
5,7 |
4,8 |
15 |
|
НКВ-00.24 |
9,8 |
7,8 |
6,5 |
18 |

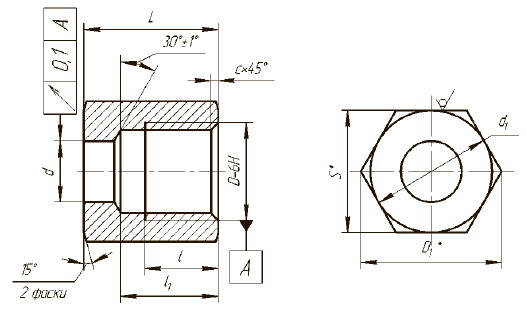

Гайка НКГ
Размеры гайки
|
Обозначения |
|
Габаритные размеры, мм |
||||||||
|
D |
L |
l |
L1 |
dH11 |
d1 |
c |
S |
D1 |
||
|
НКГ-00.01 |
М8х1 |
11 |
6 |
8 |
5 |
10 |
0,6 |
10 |
11,5 |
|
|
НКГ-00.02 |
М10х1 |
12 |
7 |
9,5 |
7 |
12 |
12 |
13,8 |
||
|
НКГ-00.03 |
М12х1,5 |
13
|
8 |
10,5
|
7 |
14 |
1 |
14 |
16,2 |
|
|
НКГ-00.04 |
М14х1,5 |
9 |
17 |
17 |
19,6 |
|||||
|
НКГ-00.05 |
М16х1,5 |
11 |
19 |
19 |
21,9 |
|||||
|
НКГ-00.06 |
М18х1,5 |
13 |
22 |
22 |
25,4 |
|||||
|
НКГ-00.07 |
М16х1,5 |
12 |
19 |
19 |
21,9 |
|||||
|
НКГ-00.08 |
М30x1,5 |
15 |
9 |
12 |
24 |
36 |
36 |
41,6 |
||
|
НКГ-00.09 |
М20х1,5 |
14 |
11,5 |
15 |
24 |
1,6 |
24 |
27,7 |
||
|
НКГ-00.10 |
М22х1,5 |
14 |
11,5 |
18 |
24 |
27 |
31,2 |
|||
|
НКГ-00.11 |
М14х1,5 |
13 |
8 |
10,5 |
7 |
17 |
1 |
17 |
19,6 |
|

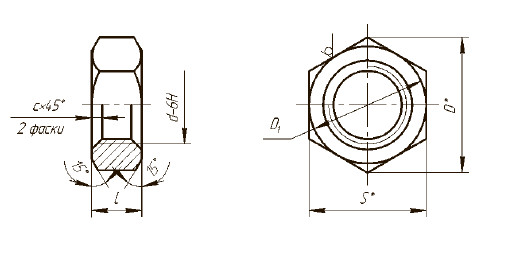

Контргайка НККГ
Габариты контргайки НККГ
|
Обозначения |
Размеры,мм |
|||||
|
d |
L |
S |
D |
D1 |
c |
|
|
НККГ-00.01 |
М8х1 |
6 |
10 |
11,5 |
10 |
1,5 |
|
НККГ-00.02 |
М12х1 |
8
|
14 |
16,2 |
14 |
1,6
|
|
НККГ-00.03 |
М14х1,5 |
17 |
19,6 |
17 |
||
|
НККГ-00.04 |
М16х1,5 |
19 |
21,9 |
19 |
||
|
НККГ-00.05 |
М18х1,5 |
22 |
25,4 |
22 |
||
|
НККГ-00.06 |
М20х1,5 |
24 |
27,7 |
24 |
||
|
НККГ-00.07 |
М22х1,5 |
27 |
31,2 |
27 |
||

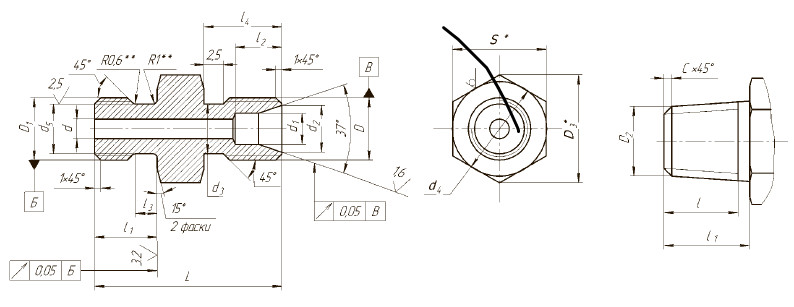

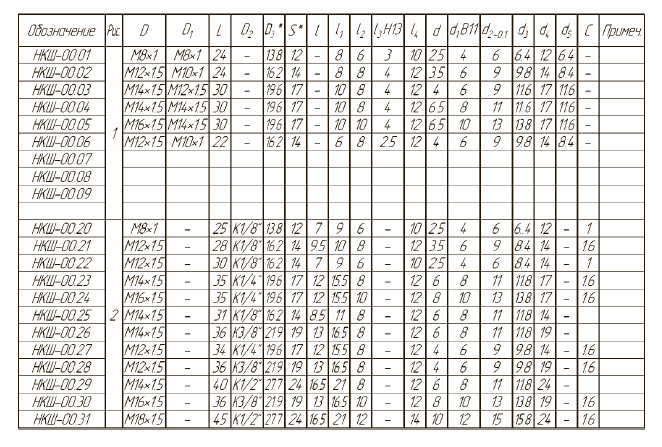

Штуцер НКШ 00.00

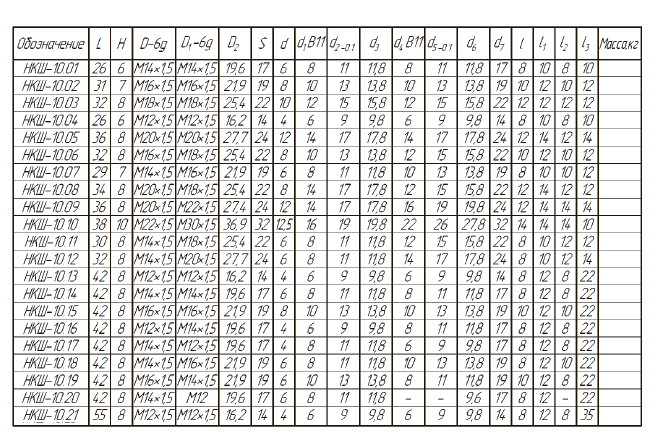

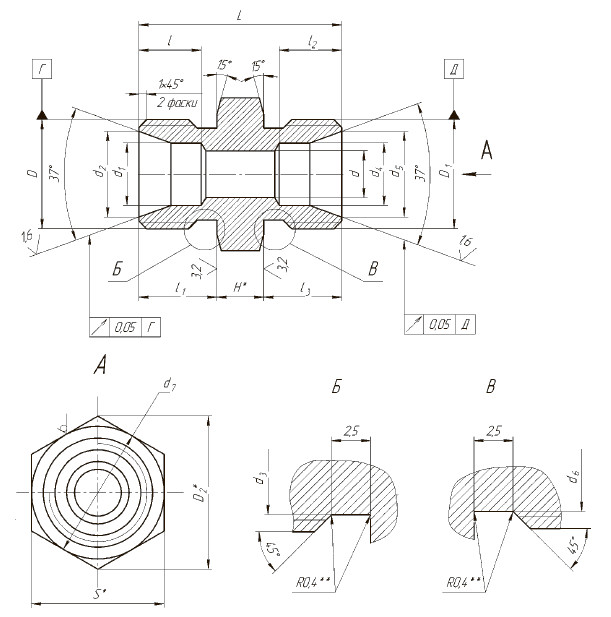

Штуцер НКШ 10.00

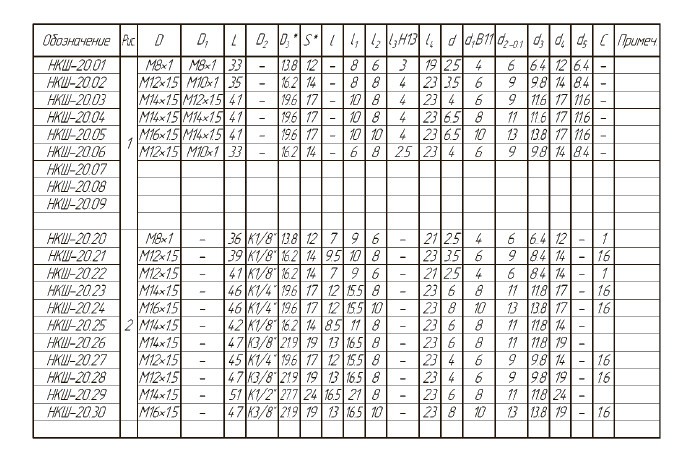

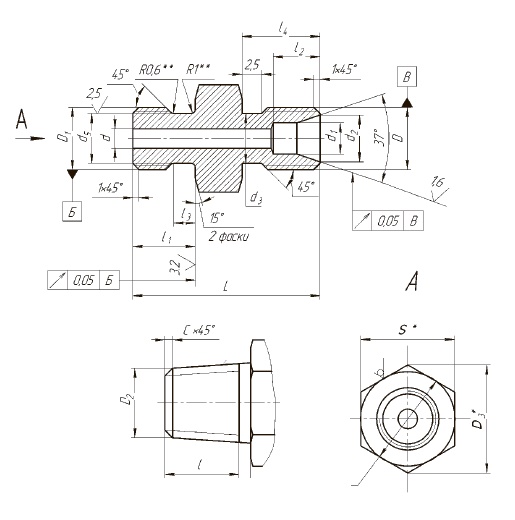

Штуцер НКШ 20.00

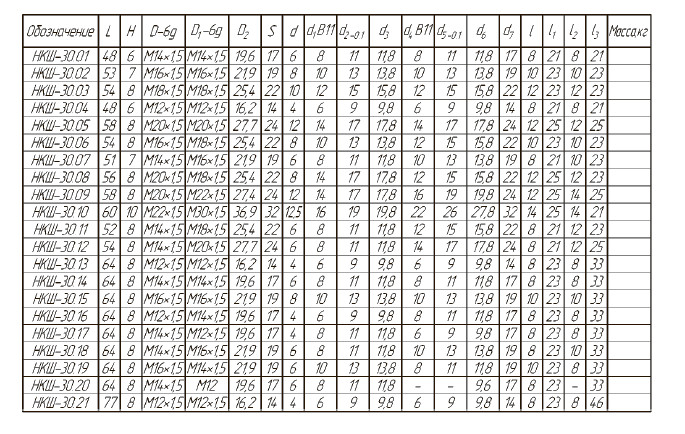

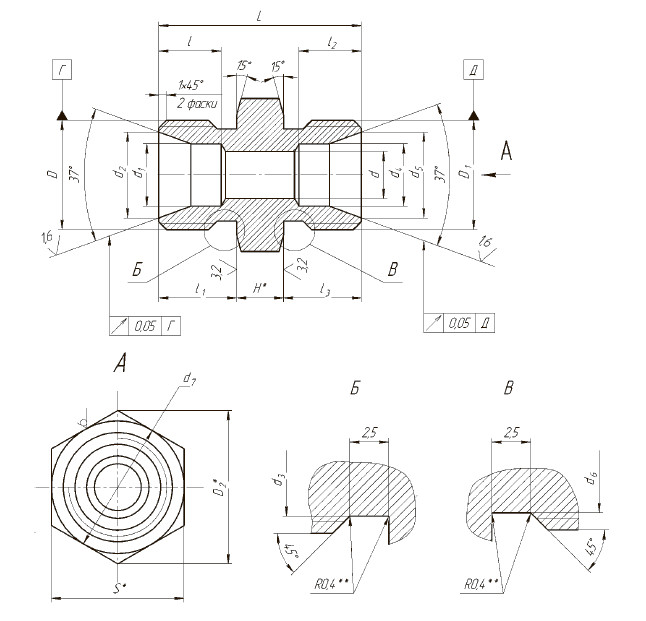

Штуцер НКШ 30.0

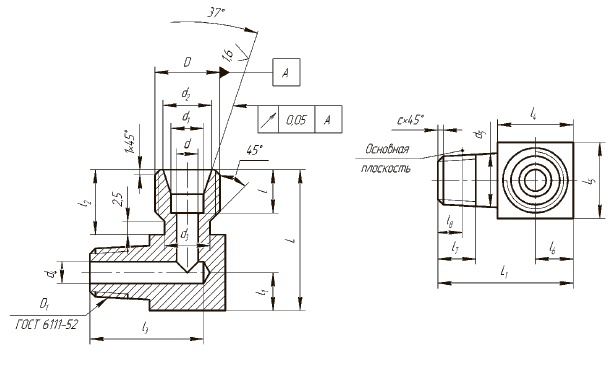

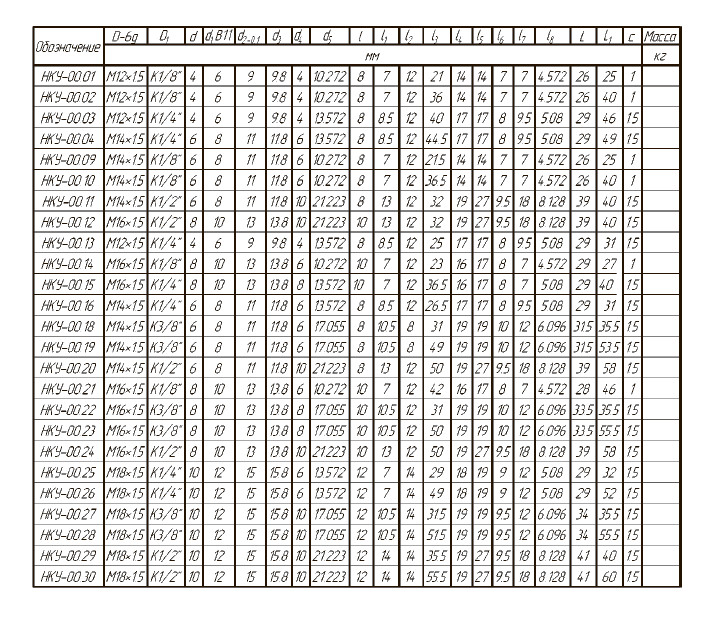

Угольник НКУ 00.00

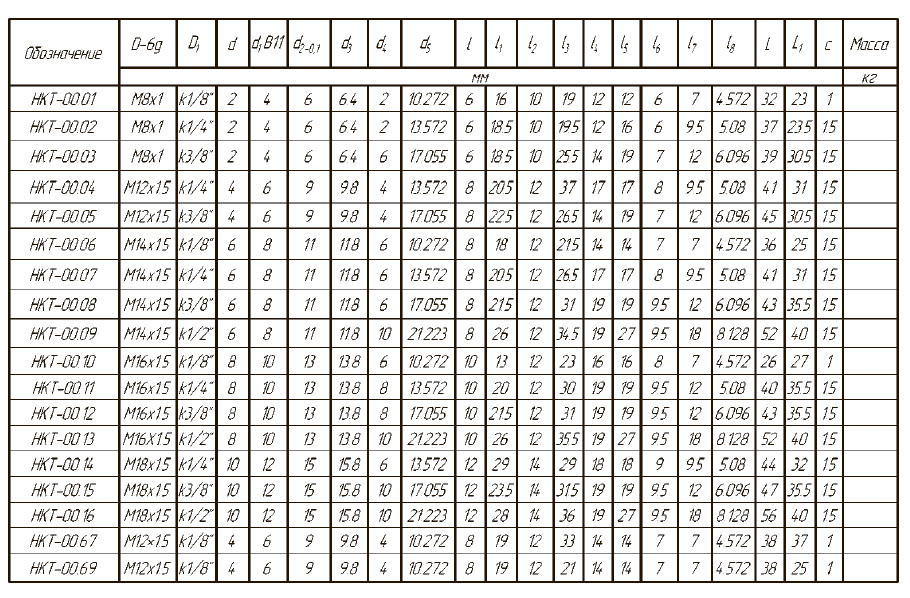

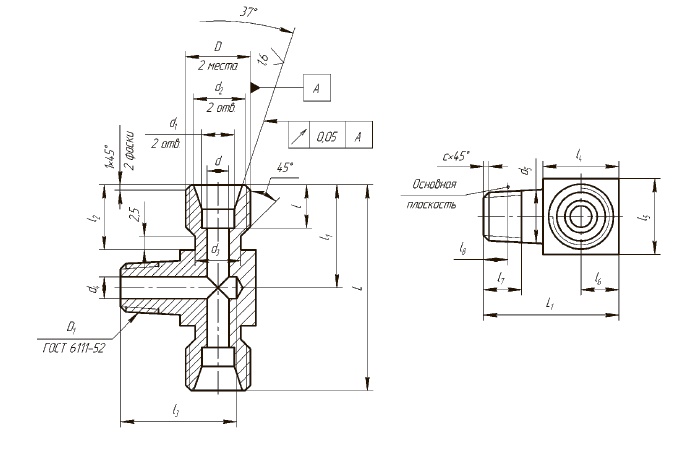

Тройник НКТ 00.00
