Штуцер Ш1
Штуцер Ш1 используется для прочного соединения трубопроводов в различных гидросистемах.
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход, мм |
6…30 |
|
Применяемые резьбы |
Метрическая ГОСТ 9150 Трубная цилиндрическая ГОСТ 6357 Коническая дюймовая ГОСТ 6111 |

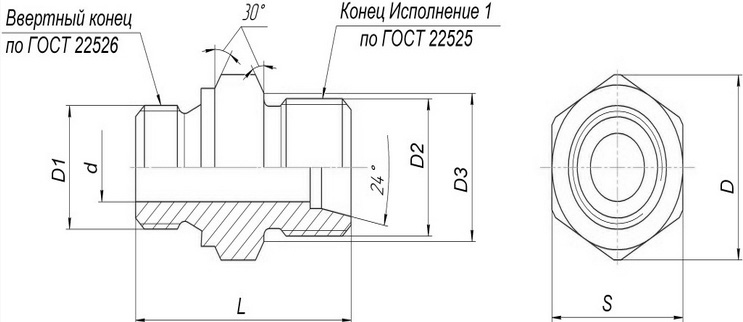

Рис.1 - габаритные размеры штуцера Ш1 (значения можно просмотреть в таблицах ниже)
|
Обозначение резьбы |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
Метрическая ГОСТ 9150 D1, D2 |
M12×1,5 |
M14×1,5 |
M16×1,5 |
M18×1,5 |
M20×1,5 |
M22×1,5 |
M24×1.5 |
|
Обозначение резьбы |
27 |
30 |
33 |
36 |
39 |
42 |
48 |
|
Метрическая ГОСТ 9150 D1, D2 |
M27×2 |
M30×2 |
M33×2 |
M36×2 |
M39×2 |
M42×2 |
M48×2 |
|
Обозначение резьбы |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Трубная цилиндрическая ГОСТ 6357 D1, D2 |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
G1 1/4 |
G1 ½ |
|
Обозначение резьбы |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Коническая дюймовая ГОСТ 6111 D1, D2 |
К1/8 |
К1/4 |
К3/8 |
К1/2 |
К3/4 |
К1 |
К1 1/4 |
К1 1/2 |

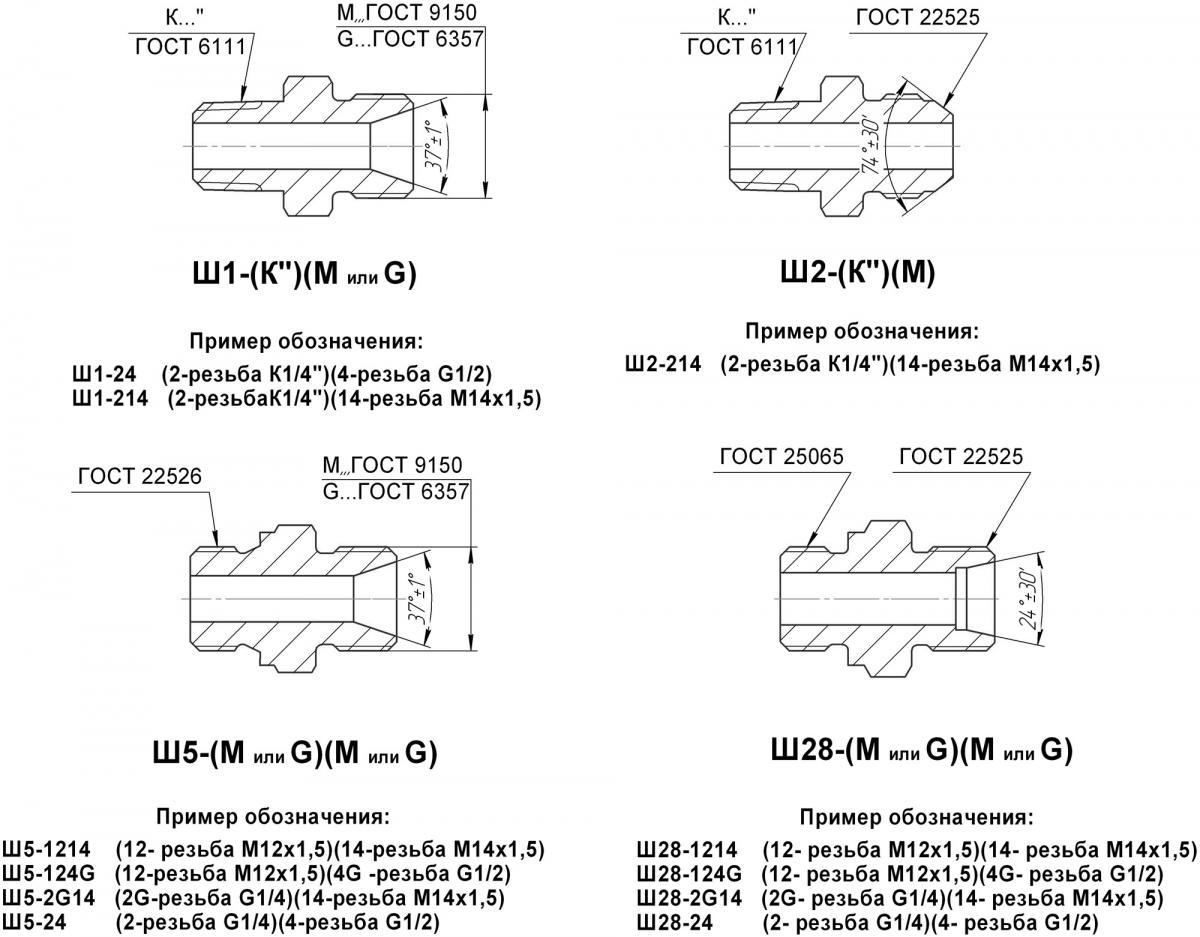

Примеры обозначения

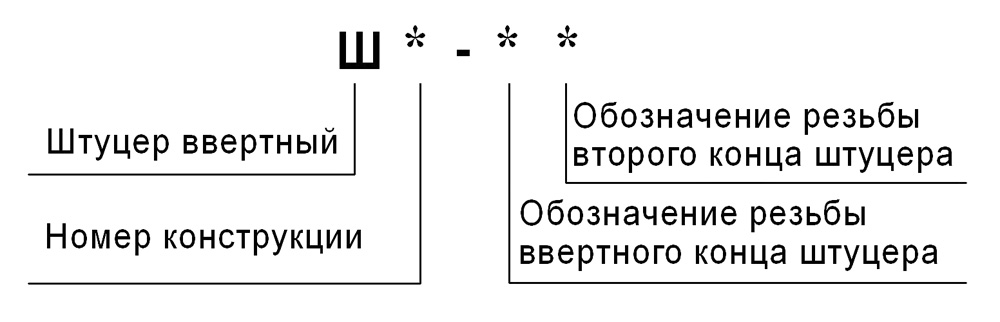

Обозначение при заказе
