SCADA система Visual Intellect это программный продукт, который является разработкой компании Микрол. В данной ПП запрограммированы функции направленные на управление различные технологические процессы.

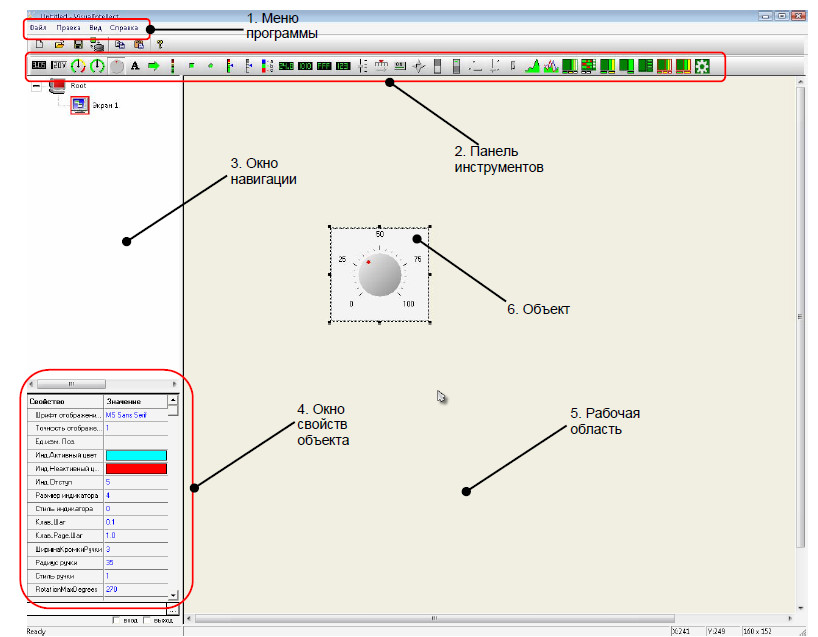

рис. 1 - Графический интерфейс программы «Visual»

Окно программы (рис.1) включает:

1. главное меню;
2. панель инструментов;
3. окно навигации;
4. окно отображения свойств объекта;
5. рабочая область;
6. объект, динамический графический элемент мнемосхемы.

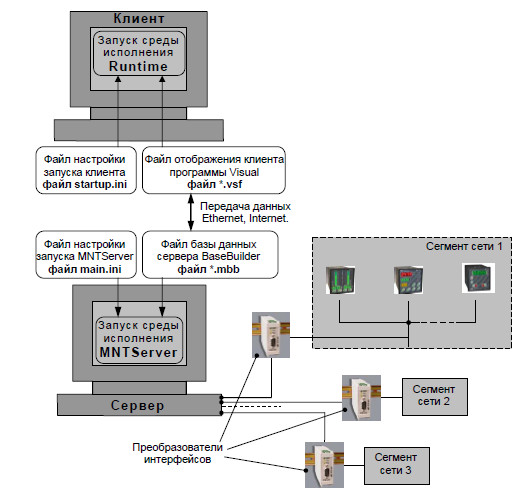

рис. 2- Общая схема функционирования SCADA системы «Visual Intellect»

Эта система имеет следующую архитектуру:

• операционная оболочка, которая используется для организации многозадачности приложения, путем распределения процессорного времени между задачами, при распределении учитывается приоритет выполняемых задач;
• сетевая распределенная БД, которая состоит из: логической базы (Logic base); видео базы (Video base); базы оборудования (Hardware base), Math Base, OPC Server;
• менеджер взаимодействия сетей используется для организации взаимодействия протоколов MODBUS и TCP/IP с компонентами системы;
• менеджер для дистанционного управления;
• менеджер аварийных защит;
• система протоколирования. Обеспечивает запись всей текущей информации на сервер, для возможности ее просмотра в будущем;
• система графического отображения. Это система которая может предоставить весь ход технологического процесса в графическом виде.

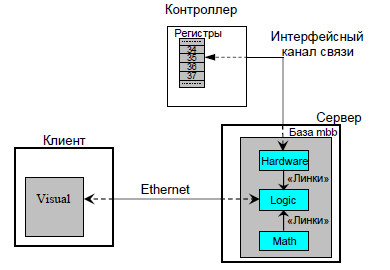

рис. 3 - Схема передачи данных и взаимодействия «Visual Intellect» и аппаратного обеспечения объекта автоматизации
