Программный пакет МИК-Регистратор

МИК регистратор – это комплексный программный продукт, который используется для организации сбора и архивирования информации.

Устройство и функции ПО

Данный регистратор может выполнять следующие функции:

• сбор и архивирование данных, что получены от контроллеров, индикаторов, регуляторов;
• отображение собранной информации в удобном для восприятия виде (графики с возможностью отбора и масштабирования информации);
• ведение журнала технологических и аварийных ошибок.

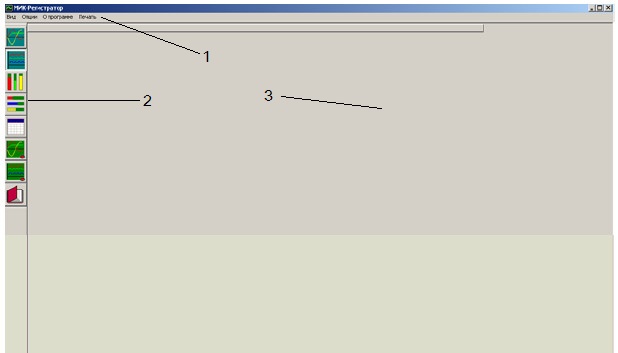

рис. 1 - Интерфейс пользователя в МИК-регистраторе

Окно МИК-Регистратора состоит из:

1. меню;
2. графических панелей;
3. окна отображения.

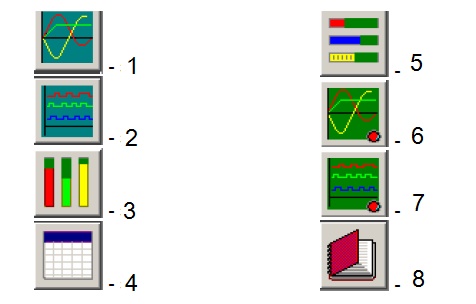

рис. 2 - Графические панели МИК-регистратора

МИК-регистратор включает следующие графические панели:

1. экран трендов аналоговых параметров;
2. экран трендов дискретных параметров;
3. экран вертикальных гистограмм;
4. экран горизонтальных гистограмм;
5. экран таблицы значений параметров;
6. экран графиков аналоговых параметров (для архивирования параметров);
7. экран графиков дискретных параметров(для архивирования параметров);
8. журнал нарушений технологической и аварийной сигнализации.

Для реализации перечисленных функций в программном обеспечении реализовано три функциональных модуля, а именно:

• база каналов в этом модуле реализована возможность выбора нужных параметров для отображения;
• параметры отображения для фильтрации резисторов по экранам отображения и архивирования, также при желании можно отсортировать данные;
• МИК-регистратор – само приложение, при помощи которого можно отображать и архивировать данные.
