Реле времени ВС-43

Реле времени ВС-43 представляют собой релейные системы, которые используются с целью передачи управляющих команд из одной электрической цепи к другой через определенные, предварительно заданные, временные интервалы. Используются такие электрические узлы для систем автоматического управления и регулировки промышленными процессами.

Реле изготавливаются с передним присоединением проводов (монтаж реле - выступающий) в двух конструктивных исполнениях:

• ВС-43-3 – с тремя независимыми цепями с выдержкой времени;
• ВС-43-6 – с шестью независимыми цепями с выдержкой времени.

Конструкционные особенности

Временные реле серии ВС представляют собой электромеханические устройства, снабженные приводом от синхронного электродвигателя. Рабочий механизм реле крепится на пластиковом основании и закрывается защитным кожухом. На лицевой панели устройства устанавливается съемная прозрачная крышка, которая позволяет следить за процессом отсчета временной выдержки.

Схема подключения реле времени серии ВС-43

Электромеханические узлы этого типа позволяет задавать и контролировать выдержку времени для каждой выходной цепи независимо от состояния других цепей. ВС-43 обеспечивает возможным параллельное срабатывание не более 2-х цепей.

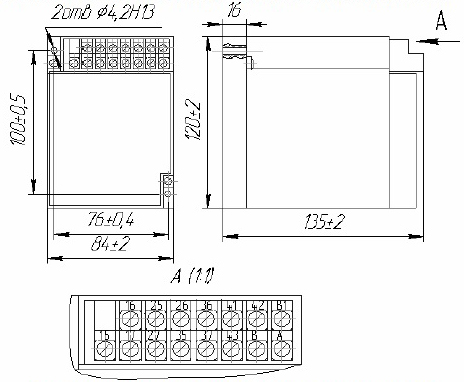

Габаритные и установочные размеры реле времени ВС-43-3

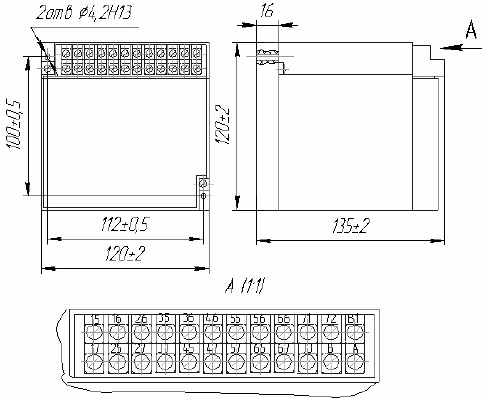

Габаритные и установочные размеры реле времени ВС-43-6

Принцип работы релейного механизма

Используемая в реле контактная система включает в свой состав 3 или 6 контактов переключающего типа, которые поддерживают временную уставку. Вдобавок к этим контактам имеется еще один переключатель, который срабатывает мгновенно.

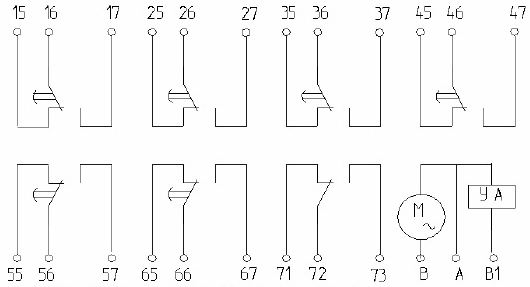

Схема электрическая принципиальная реле времени

где:

• В-А-В1- обмотки электродвигателя и электромагнита;
• 15-16-17; 25-26-27; 35-36-37; 45-46-47; 55-56-57; 65-66-67 – контакты
• переключающие с заданной программой выдержек времени;
• 71-72-73 – контакт переключающий мгновенный

При подаче на устройство питающего тока происходит срабатывание электромагнита сцепления. В таком положении вращательный момент передается через редуктор от электропривода к подвижным элементам, которые через определенные промежутки времени приведут в действие исполнительные контакты.

В процессе своей работы реле должно отработать полный цикл всех временных выдержек. Вращение всех шкал, которые указывали на отсчет временных уставок, после этой процедуры прекратится.

Технические характеристики

Комплектация

В комплект поставки входят:

1. реле - 1 шт;
2. эксплуатационная документация:

• этикетка - 1 экземпляр;
• руководство по эксплуатации - 1 экземпляр на партию реле, поставляемую в один адрес, если иное не оговорено в заказе.

Обозначения при заказе

При формулировании заказа необходимо указывать:

• наименование и тип реле;
• климатическое исполнение и категорию размещения;
• номинальное напряжение и частоту;
• диапазон выдержек времени;
• номер технических условий;
• необходимость поставки и количество экземпляров РЭ.

Пример записи обозначения реле серии ВС-43 с тремя цепями и диапазоном выдержек времени 1-60 ч, напряжение питания 220 В, 50 Гц, исполнение УХЛ, категории размещения 4: «Реле времени ВС-43-35 УХЛ4, 220 В, ТУ 16-647.026-86».
