Реле времени ВЛ-161 относятся к многофункциональным релейным приборам (например как ВЛ-162 и ВЛ-100А, ВЛ-101А), поддерживающим работу систем управления и автоматики, используемых на промышленных объектах. Предложенные реле позволяют выполнять определенное действие после истечения определенной уставки, задаваемой пользователем в процессе работы с реле. Системы ВЛ-161 поддерживают возможность применения 10-ти различных функций работы реле: 5 функций отводятся на управление питанием, 4 а на управление со специального входа и одна – для работы в режиме запоминающего (импульсного) реле.
Преимущества
- Компактность;
- Надежность;
- Долговечность.
Конструкционные особенности

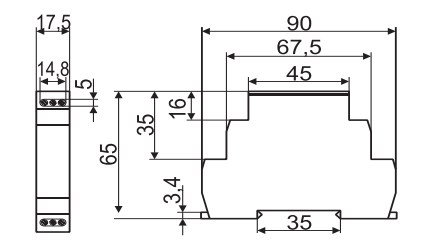

Габаритные и установочные размеры реле
Рабочие элементы релейного устройства располагаются на печатных платах, которые установлены в пластиковом корпусе. Сам корпус реализован под выступающий монтаж с передним присоединением токоподводящих проводов. Элементы управления функционалом реле располагаются на передней панели.
Коммутационные клеммы для подачи напряжения замещены в верхней части реле, также там расположен и управляющий ввод. Выводы контактов реле находятся в нижней его части.
Функционирование

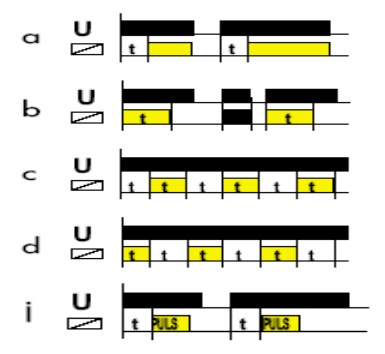

a – Задержка на включение; b – Задержка на выключение; c – Циклическое переключение с паузы; d – Циклическое переключение с импульса; j – Генератор импульсов 0,5 с;
Для выбора использования одной из функций реле используют нижний переключатель выбора режимов. При подаче напряжения на клеммы, а также при поступлении управляющего сигнала, в соответствии с алгоритмом выбранной функции и установкой времени, происходит подача сигнала на включение электромагнитного реле на выходе.
Для установки временной уставки используются два регулятора, которые поддерживают тонкую и грубую настройку временных интервалов. Для сигнализации работы релейного устройства используются два светодиода, свидетельствующие о подаче питания и о замыкании контактов.

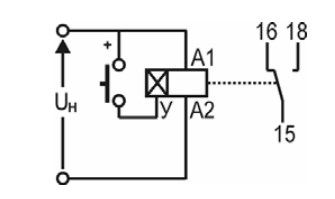

Схема подключения реле: А, А2 – клеммы подключения напряжения питания; У- клемма подачи управляющего сигнала.
Технические характеристики
|
Значение питающего напряжения, переменный или постоянный ток: |
12…240 В |
|
Показатель потребляемой мощности6 |
0,5…1,7 Вт |
|
Интервалы временных выдержек: |
от 0,1 сек до 10 дней с 8-ю поддиапазонами |
|
Значение возможной погрешности установки временных настроек: |
не больше 5% |
|
Тип и число контактов: |
Переключающий, 1 |
|
Величина номинального тока на контактах: |
16 А |
|
Показатели замыкаемой мощности и напряжения: |
4 кВА/250 В |
|
Показатели отказоустойчивости, механическая/электрическая: |
0,3·108 / 0,7·105 |
|
Величина управляющего напряжения: |
12..240 В |
|
Продолжительность управляющего импульса: |
25 мс |
|
Время для подготовки: |
150 мс |
|
Тип монтажа: |
DIN-рейка |
|
Вес устройства: |
64 г |
