Реле ВЛ-63 ... ВЛ-69

Реле с уставками по времени модификаций ВЛ-63, -64, -65, -66, -67, -68 и -69 являются коммутационными устройствами, обеспечивающими подключение электрических цепей с определенными задержками, величина которых выбирается посредством временной уставки. Такие устройства используются в качестве комплектующих узлов, в конфигурациях автоматики и телемеханики для управления технологическими процессами.

Конструкционные особенности

Реле ВЛ-63 ... ВЛ-69 реализованы в единой конструкции, которая подразумевает выступающее крепление реле с передним подключением проводов под винтовое крепление. По заказу пользователя может производиться реле для утопленного типа крепления с возможностью присоединения проводников под винтовой фиксатор или под штепсельный.

Для защиты доступа к регуляторам временных уставок и для пломбирования релейного механизма имеется защитный кожух, надеваемый на устройство. Уровень защищенности по корпусу реле составляет IP40, по клеммной колодке – IP10, по рейной площадке – IP00.

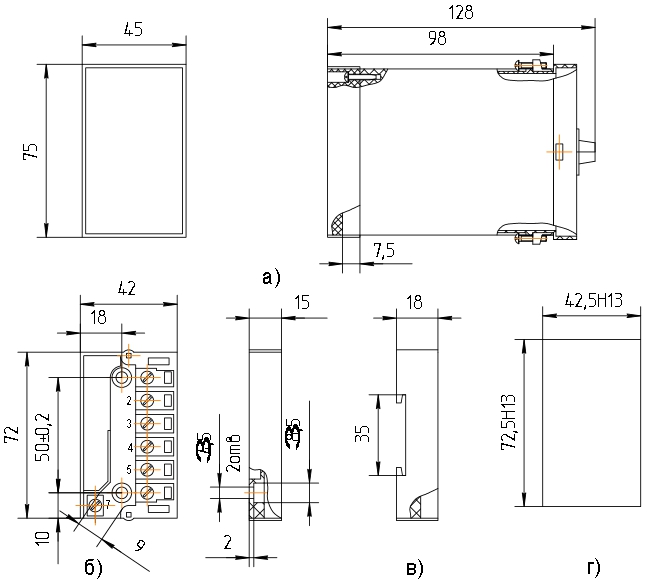

Габаритные и установочные размеры реле марки ВЛ

• а) общий вид реле;
• б) колодка для установки реле утепленным монтажом, выступающим монтажом и подсоединение провод под винт;
• в) колодка для установки реле на рейку DIN 35 мм;
• г) разметка панели для установки реле утопленным монтажом.

Принцип работы

Рабочая электросхема реле времени построена на п/п-элементах с использованием микросхем и генератора высокочастотных импульсов. Управление временными уставками осуществляется посредством изменений частот генератора. Это реализуется благодаря использованию резисторов со сменным номиналом сопротивления.

При подаче рабочего напряжения на реле происходит генерирование высокочастотных импульсов, которые подсчитываются счетчиков. Переключение контактов релейного механизма произойдет только после отсчета, определенного их количества.

Технические характеристики

Эксплуатационные условия

Реле времени являются устройствами корпусного исполнения, которые рассчитаны для работы в закрытых помещениях, со средой в которой отсутствуют агрессивные примеси, способные повредить изоляцию и коммутационные клеммы релейного механизма.

Температура рабочей среды должна поддерживаться в пределах от -40⁰С до +55⁰С. Показатель относительной влажности, в зависимости от исполнения реле, может составлять значения от 80 до 98%.

Комплектация

• реле ВЛ-63 ... ВЛ-69;
• винт 2,8х12;
• винт М3х10;
• шайба;
• скоба;
• втулка штепсельная;
• колодка клеммная;
• руководство по эксплуатации;
• этикетка.

Обозначение при заказе

При формулировании заказа необходимо указывать:

• наименование и тип реле;
• климатическое исполнение и категорию размещения;
• номер комплекта поставки по таблице 5;
• номинальное напряжение и частоту;
• диапазон выдержек времени (для реле ВЛ-бб импульса и паузы);
• номер технических условий;
• необходимость поставки и количество экземпляров РЭ.

Пример записи обозначения реле ВЛ-64 при его заказе и в документации другого изделия:

• «Реле времени ВЛ-64 УХЛ4, III, 220 В, 50 Гц, 13-30 с ТУ УЗ.11-14309600-063-97».
