Реле ВЛ-173…ВЛ-179
Реле времени ВЛ 173-179 используются для выполнения коммутации электроцепей с задержками времени, что установлены в настройках. Изготовлены реле данного типа в корпусе. Для соединения с проводами схемы используются винты, что находятся на лицевой панели. Также на этой панели находятся переключатели для регулирования диапазонов и декад. Для обеспечения работы, на реле должно подаваться напряжение.
Для корректной работы реле необходимо при подключении использовать схемы (на рис. 1).

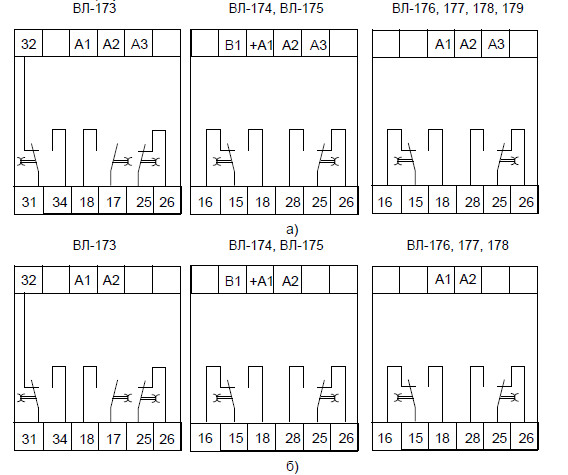

рис. 1 - Схемы подключений реле ВЛ-173…ВЛ-179

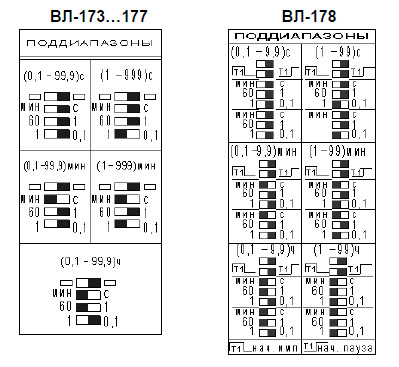

рис. 2 - Положение переключателей диапазонов на реле ВЛ-173…ВЛ-179
Технические характеристики
|
Тип реле |
Выполняемые функции |

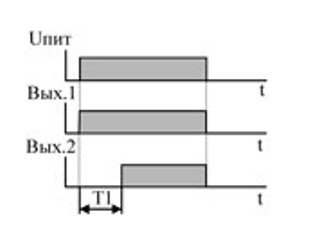

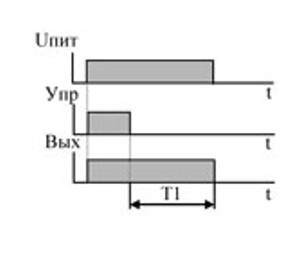

График функции |
Диапазон выдержек времени |
Число и вид контактов |
Номинальное напряжение |
|
|
Дискретное питание |
Универсальное питание |
|||||
|
ВЛ-173 |
Однокомандное с выдержкой |
|
0,1 с - 99,9 ч (0,1-99,9 с) (1-999 с) (0,1-99,9 мин) (1-999 мин) (0,1-99,9 ч) |
1з+1р+1п |
AC/DC 110В; AC 220 В,
|
AC/DC 24-220 В |
|
ВЛ-174 |
Однокомандное на включение |
|
0,1 с - 99,9 ч (0,1-99,9 с) (1-999 с) (0,1-99,9 мин) (1-999 мин) (0,1-99,9 ч) |
2п |
AC/DC 110 В; AC 220 В, |
AC/DC 24-220 В |
|
ВЛ-175 |
Однокомандное на включение |
|
0,1 с - 99,9 ч (0,1-99,9 с) (1-999 с) (0,1-99,9 мин) (1-999 мин) (0,1-99,9 ч) |
2п |
AC/DC 110В; AC 220 В, |
AC/DC 24-220 В |
|
ВЛ-176 |
Однокомандное с выдержкой |
|
0,1 с - 99,9 ч (0,1-99,9 с) (1-999 с) (0,1-99,9 мин) (1-999 мин) (0,1-99,9 ч) |
2п |
AC/DC 110 В; AC 220 В, |
AC/DC 24-220 В |
|
ВЛ-177 |
Однокомандное с выдержкой |
|
0,1 с - 99,9 ч (0,1-99,9 с) (1-999 с) (0,1-99,9 мин) (1-999 мин) (0,1-99,9 ч) |
2п |
AC/DC 110 В; AC 220 В, |
AC/DC 24-220 В |
|
ВЛ-178 |
Циклическое с независимой |
|
0,1 с - 99 ч (0,1-9,9 с) (1-99 с) (0,1-9,9 мин) (1-99 мин) (0,1-9,9 мин) (1-99 ч) |
2п |
AC/DC 110В; AC 220 В, |
AC/DC 24-220 В |
|
ВЛ-179 |
Однокомандное с выдержкой |
|
0,1 - 99,9 с |
2п |
AC/DC 110 В; AC 127,220 В, |
AC/DC 110 В; AC 127,220 В, |
*Примечание: Uпит - напряжение питания; Вых - выходной контакт; Упр - управление (сухой контакт); з - замыкающий контакт; р - размыкающий контакт; п - переключающий контакт.

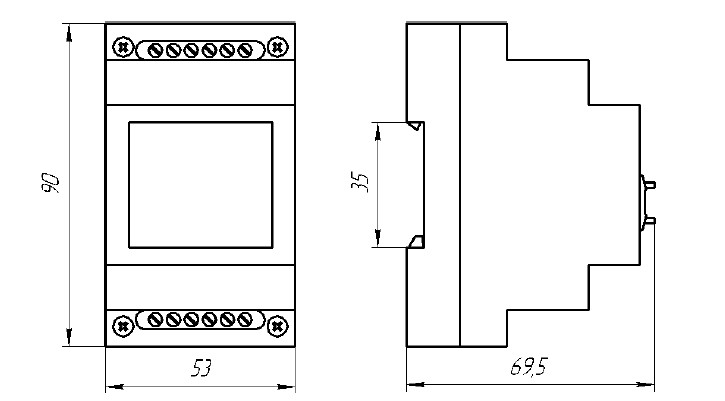

рис. 3 - Габаритные размеры ВЛ-173…ВЛ-179
