Реле ВЛ-159М-1, ВЛ-159М-2
Реле времени ВЛ-159М-1, ВЛ-159М-2 применяется для отправки команды в цепи управления устройств через определенные промежутки времени. В том случае если данное реле используется в качестве счетно-импульсного – вместо промежутков времени, команда посылается после отсчета заданного кол-ва импульсов.
ВЛ-159М-2 в отличии от ВЛ-159М-1 имеет большее количество внешних контактов.
Конструкция
Реле ВЛ-159М состоит из 3-х функциональных частей:
- блок питания для возможности питания реле;
- блок промежуточного реле;
- блок управления и индикации включает в себя микроконтроллер, индикатор и четырех кнопок, которые позволяют выбирать режимы работы реле.

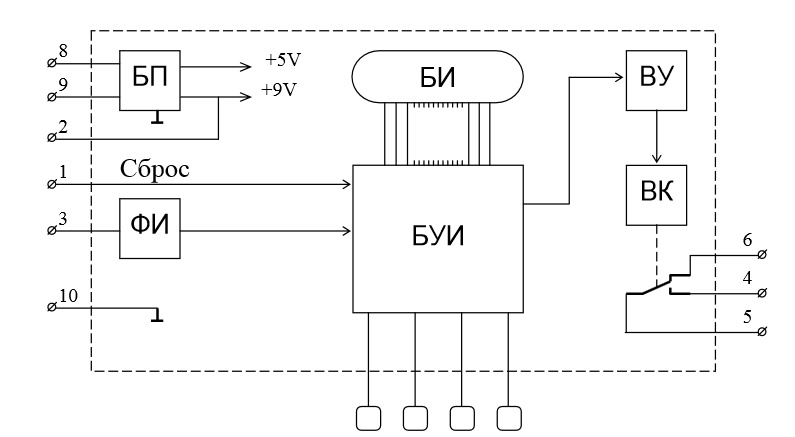

рис. 1 – Схема ВЛ-159М-1

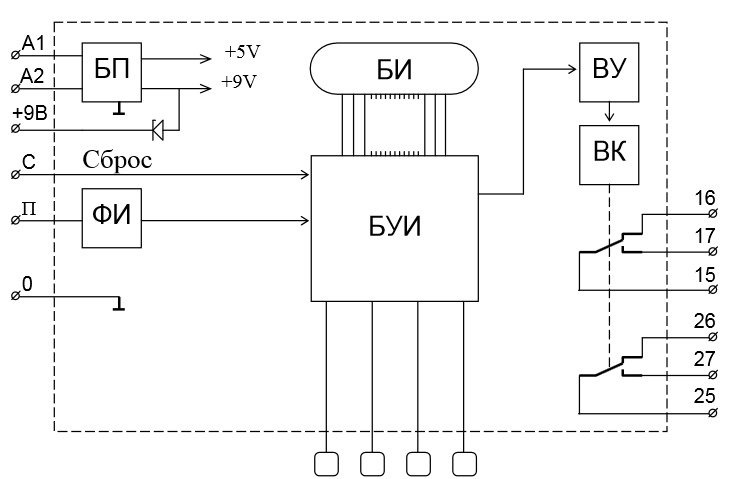

рис. 2 - Схема ВЛ-159М-2
По рис. 1, 2:
- БП - блок питания;
- ФИ - формирователь импульсов;
- БИ - блок индикации;
- БУИ - схема измерений и управления;
- ВУ - выходной усилитель;
- ВК - выходной ключ.
Технические характеристики
Номинальное напряжение питания (по диапазонам): |
24...40 |
Потребляемая мощность ВА (Вт), не более: |
+10%...-15% |
Число переключающих выходных контактов: |
|
|
1 |
|
2 |
Коммутируемое напряжение, В |
24...240 |
Длительно допустимая сила тока выходной цепи |
не более 4 А |
Время возврата / время подготовки, с |
0,2/0,2 |
Механическая износостойкость, циклов |
6,3 млн. |
Нижний и верхний пределы уставок |
0,1 с - 9999 мин |
Поддиапазоны уставок: |
|
|
0,1–999,9 с/мин |
|
1–9999 с/мин |
Диапазон считываемых импульсов |
1 – 9999 имп. |
Максимальная частота счета контактного ключа |
10 имп/с |
При использовании бесконтактного ключа частота счета при скважности импульсов Q=2 и сопротивлении открытого ключа не более 200 Ом: |
не более 9999 имп/с |
Время установившегося замкнутого или разомкнутого состояния счетных контактов, мс |
не менее 30 |
Время дребезга счетных контактов, мс, не более |
10 |
Класс точности |
0,01 |
Температура окружающего воздуха, °С |
-10...+55 |
Степень защиты реле / клеммника: |
IP40 / IP10 |
Масса реле, кг, не более |
0,25 |
Габаритные размеры, мм: |
|
|
55x75x115 |
|
70x 90x 65 |

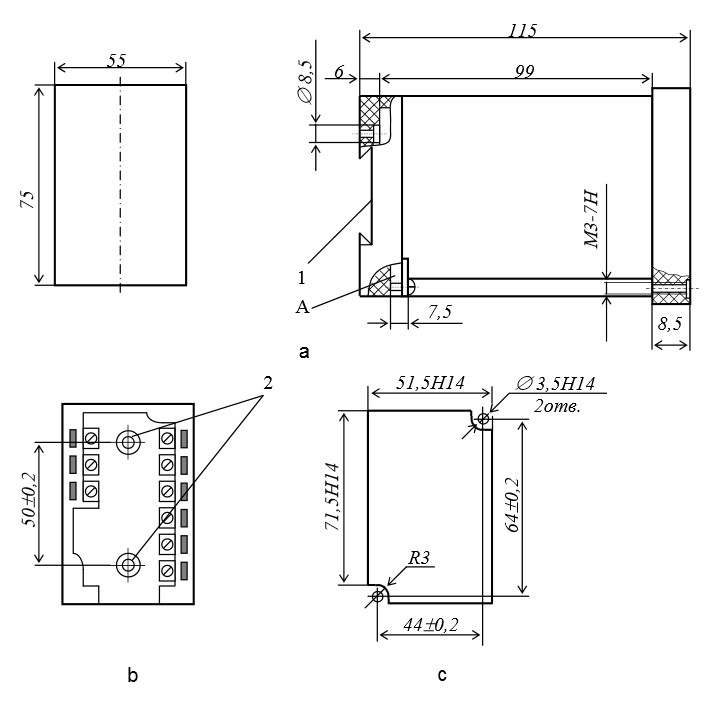

рис. 3 - Габаритные размеры ВЛ-159М-1
а – для выступающего монтажа для крепления на плоскости; b – колодка для крепления проводов внешнего монтажа; с – разметка панели для утопленного монтажа; 1 – паз для установки реле на рейку DIN-35; 2 – отверстия для крепления реле на плоскости или рейке А – паз для установки реле при выступающем монтаже

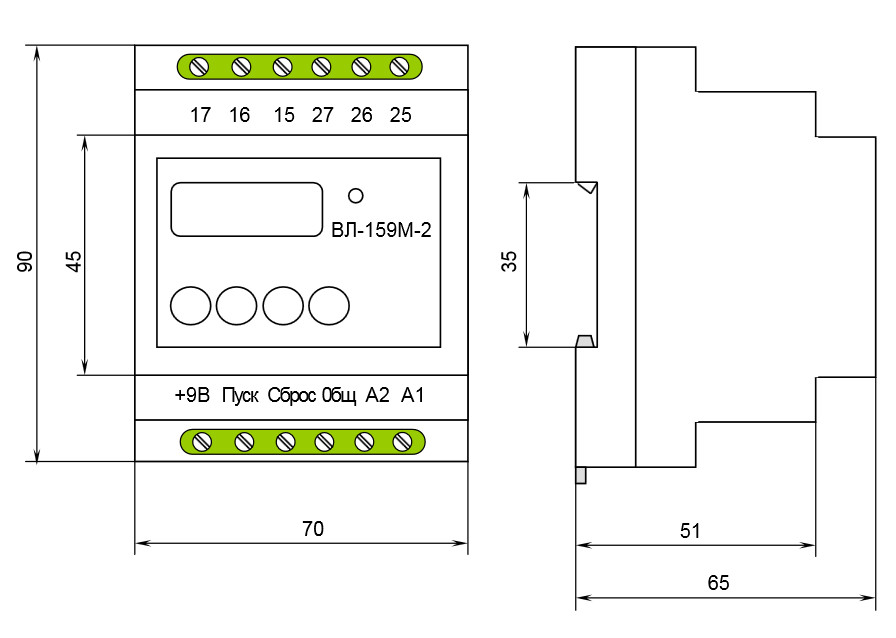

рис. 4 - Габаритные размеры ВЛ-159М-2
Род тока |
Характер нагрузки. Категория применения. |
Режим нормальных коммутаций |
Режим редких коммутаций |
||||||
Uном, В |
Ток, А, не более |
Частота коммутаций 1/h, не более |
Циклов, не менее |
Uном, В |
Ток, А, вкл./откл. не более |
Циклов, не менее |
|||
вкл. |
откл. |
||||||||
Переменный |
Индуктивная |
24 |
7 |
0,7 0,6 0,5 |
500 |
106 |
26,4 |
7,7 |
50 |
Индуктивная |
24 |
4 |
4 |
500 |
106 |
26,4 |
12 |
20 |
|
Постоянный |
Индуктивная |
24 |
0,6 |
500 |
106 |
--- |
--- |
--- |
|
Индуктивная |
24 |
0,6 |
100 |
0,5х106 |
26,4 |
0,66 |
20 |
