Реле СР21, СР22, СР23

Форма заявки
Наличие: в наличии есть
Артикул:
11010
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Реле СР представляют собой суточное, недельное, годовое реле, предназначенное:

  • СР21 - для управления электроприборами и позволяет автоматически включать и выключать нагрузку в нужное время, с периодичностью в 24 часа.
  • СР22 - для автоматического включения и выключения нагрузки в нужное время, с учетом дня недели, с периодом повторения в 1 неделю.
  • СР23 - для управления освещением. При этом реле позволяет осуществлять автоматическую коррекцию времени включения – выключения в соответствии со значениями, установленными производителем.

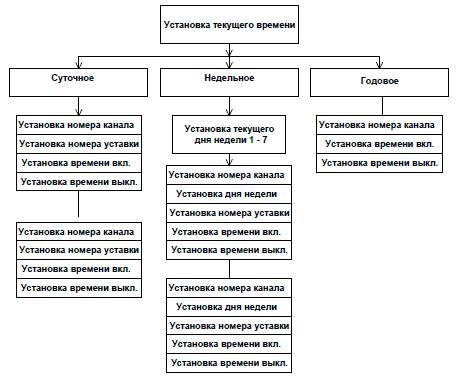

Рис.1. Схема программирования реле СР21, СР22, СР23
Рис.1. Схема программирования реле СР21, СР22, СР23

Технические характеристики

Параметр

Значение

Количество уставок по каждому каналу:

СР21

до 20 в сутки

СР22

до 140 в неделю

СР23

1 на включение-выключение

Каждая уставка состоит из 2-х значений:

включение нагрузки

выключение нагрузки

Диапазон задания уставок

00 ч. 00 мин. - 23 ч. 59 мин.

Дискретность задания уставок

1 мин.

Погрешность хода реле при T = 25°С

не более ±6 мин./год

Периодичность замены батареи СR2032, питающей встроенные часы реального времени

5 лет

Индикация текущего времени

с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты

Индикация наличия сигналов по каждому каналу:

красный светодиод

нагрузка отключена

зеленый светодиод

нагрузка включена

Диапазон напряжений питания:

переменное

85 - 265 В

постоянное

110 - 350 В

Потребляемая мощность

не более 4 Вт

Количество выходных контактов по каждому каналу

одна переключающая группа

Механический коммутационный ресурс выходных контактов

107

Коммутационный ресурс для нагрузки 8 А, 250 V АС, cos > 0,95

105

Коммутационный ресурс для нагрузки 2 А, 250 V АС, cos > 0,5

105

Максимальное коммутируемое напряжение переменного тока

250 В

Диапазон рабочих температур

от -25 до +55°C

Температура хранения

от -40 до +70°C

Климатическое исполнение

УХЛ

Монтаж

на DIN-рейку

Степень защиты:

реле

IP40

клеммника

IP00

Габаритные размеры

90 x 70 x 66 мм

Преимущества

  • Цифровая индикация текущего времени.
  • Индикация состояния выходов канала1 и канала2.
  • Высокая стабильность хода.
  • Запас хода встроенных энергонезависимых часов реального времени 5 лет.
  • Энергонезависимая память программ.
  • Исполнительное реле с гальванически изолированными контактами по каждому из каналов.
  • Крепление на DIN-рейку
  • Задание уставок независимо по каждому каналу.

Пример обозначения при заказе

Наименование

Функциональное назначение

СР21

Суточное реле

СР22

Недельное реле

СР23.Ш:51.40,Д:57.58

Годовое реле для определенной географической долготы и широты

СР23.Санкт-Петербург

Годовое реле для определенного населенного пункта

СР23.Светолюкс

Годовое реле с запрограммированным временем включения-выключения по графику Заказчика (фирма Светолюкс)



СР23.НКРЭ

Годовое реле, запрограммированное в соответствии с графиком утвержденным Постановлением Национальной комиссии регулирования электроэнергетики Украины
