Реле времени с повторным включением ВЛ-108 применяются для автоматического включения линий, шин, устройств в схемы автоматики в том случае, если они отключены защитой. Изготовлено данное реле в корпусе, который позволяет монтаж с передним и/или задним присоединением. Для подключения реле к схеме, используют клеммы. На передней панели реле находятся регуляторы для установки временного диапазона срабатывания.
Технические характеристики
|
Значения питающего напряжения: |
~/=100, 110, 220 В |
|
Время готовности реле: |
30 сек |
|
Временной интервал «Пуск»: |
0,5…50 сек |
|
Дискретность: |
0,5 сек |
|
Величина возможной относительной погрешности: |
5% |
|
Мощность потребления: |
не больше 5 Вт |
|
Уровень защиты по реле и клеммной коробке: |
IP40/10 |
|
Коммутируемые напряжения: |
24…250 В |
|
Величина коммутируемых токов: |
0,01…2 А |
|
Вес реле: |
800 грамм |

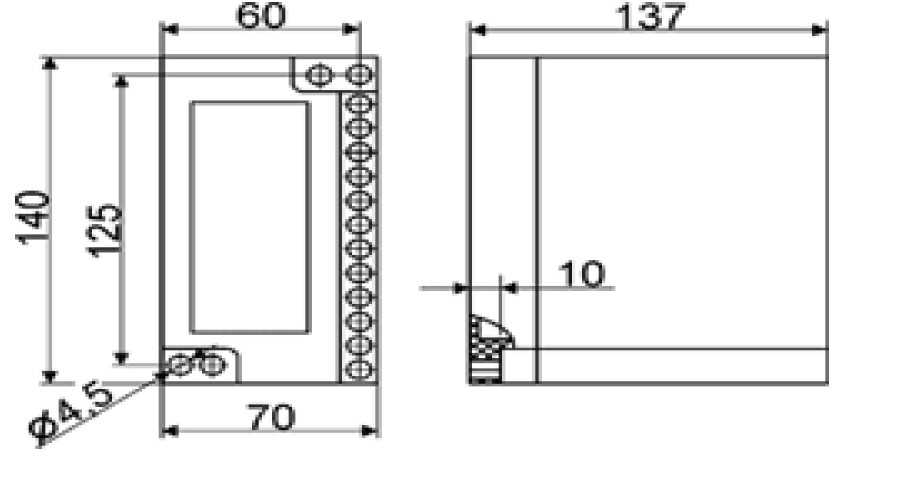

рис. 1 - Габаритные размеры ВЛ-108
