Реле времени ВЛ-54 относится к коммутационным устройствам, которые обеспечивают подключение токопроводящих цепей с определенной задержкой. С помощью приборов этого типа осуществляется передача электрических сигналов между отдельными электрическими цепями или звеньями одной цепи с определенной, предварительно запрограммированной, временной уставкой. Благодаря такому свойству реле, их широко применяют в качестве комплектующих узлов в системах автоматизации промышленного оборудования.
Схема подключения реле времени ВЛ-54
Конструкционное исполнение
Временное реле ВЛ-54 включает в свой состав пластиковый корпус с элементной базой и клеммный узел, который соединен с корпусом с помощью специального коммутационного разъема. Все рабочие радиоэлементы расположены на платах печатного монтажа, а соответствующие регуляторы временных уставок выведены на переднюю панель прибора. Клеммная колодка включает в свой состав клеммы, с помощью которых подключаются токопроводящие проводники и резисторы, исключающие процесс искрообразования.

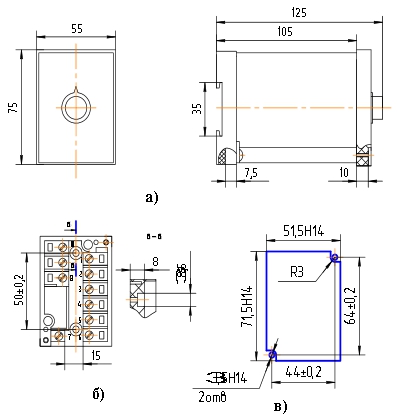

Габаритные и установочные размеры реле ВЛ-54
- а) общий вид;
- б) клеммная колодка;
- в) разметка панели для заднего подсоединения провод.
Отсчет временных уставок и управление реле ВЛ-54 осуществляется через принципиальную схему из полупроводниковых элементов и микросхем.

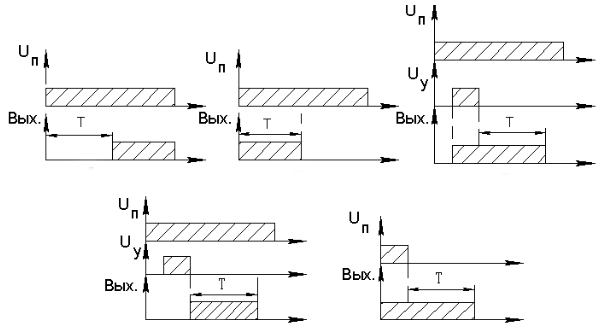

Функциональная диаграмма устройства
Технические характеристики
|
Диапазоны временных уставок: |
от 0.1 сек до 30 мин |
|
Величина питающего напряжения: |
~220 В, ν=50 Гц |
|
Количество контактов переключающего вида: |
|
|
Значение используемой прибором мощности: |
5 ВА |
|
Величина коммутируемых напряжений: |
24….220 В |
|
Значение коммутируемой мощности: |
0.160 кВА |
|
Величина длительно допускаемого тока: |
4 А |
|
Минимально возможное значение тока на выходных контактах: |
10-2 А |
|
Продолжительность подготовки и возврата реле: |
0.3 сек |
|
Показатель вероятности отказоустойчивой работы на протяжении 10 тыс. циклов: |
0.95 |
|
Показатель класса точности: |
5 |
|
Значение максимальной погрешности: |
5% |
|
Пыле и влагозащищенность: -для клеммника: -для корпуса: |
IP20 IP40 |
|
Вес прибора: |
не больше 0.3 кг |
Условия для использования
Реле ВЛ-54 рассчитаны на эксплуатацию во взрывобезопасной среде. Исключено появление в ее составе токопроводящей пыли и агрессивных газов, разрушающих изоляцию и металлические клеммы. Положение рабочего места над уровнем моря регламентируется высотой не большей за 2000 метров.
Температурами, при которых можно использовать устройство, являются от -400С до +550С. Предельное значение приведенной влажности может составить 80% при Т=+250С для УХЛ4-исполнения или 98% при Т=+350С для О4-исполнения.
Комплектация
- реле ВЛ-54;
- винт самонарезающий 2,8х12 - 2 шт.;
- руководство по эксплуатации - 1 шт.
Обозначения при заказе
Пример: Реле времени ВЛ-54 УХЛ4, 220 В, 50 Гц, 0,1 с – 30 мин ТУ У3.11-14309600-063-97
