Реле трансмиттерное ТШ-65СБ служит для коммутации кодовых сигналов и обеспечения работы реле сигнализации, централизации и блокировки (СЦБ) в импульсном режиме.

Эксплуатация

Реле ТШ-65СБ остается работоспособным при воздействии:

температуры окружающего воздуха от -40 до +55 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

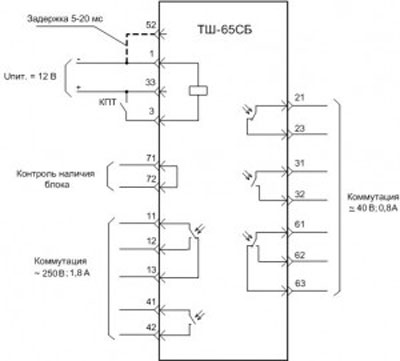

Рис.1. Внешние подключения реле ТШ-65СБ

Параметры тока

Выводы	Ток, коммутируемый бесконтактными коммутирующими элементами, А	Напряжение на нагрузке, В	Максимальное падение напряжения при максимальном коммутируемом токе, В, не более
11-12 41-42 11-13	от 0,02 до 2,0 (в импульсе до 5 А)	от 4 до 287 переменного тока	1,5
21-23 31-32 62-61 61-63	0,80, не более	40, не более, постоянного или переменного тока	0,5

Технические характеристики

Параметры	Значения
Напряжение питания от источника постоянного тока	12 ± 1,2 В
Ток, потребляемый реле от источника постоянного тока при напряжении 13,2 В	не более 150 мА
Время укорочения (коррекции) импульсов, мс при установленной перемычке 1-52 при снятой перемычке 1-52	от 5 до 20 от 30 до 45
Установка	в штепсельные розетки реле НШ
Степень защиты	ІР30 по ГОСТ 14254
Габаритные размеры	не более 228х82х203 мм
Масса	не более 1,5 кг
