Реле скорости электронное РС-Э-14
Реле скорости электронное РС-Э-14 обеспечивает:
- автоматический контроль и сигнализацию частоты вращения коленчатого вала дизеля;
- выдачу сигналов замыканием (размыканием) контактов реле при превышении частоты вращения вала пороговых значений.
Предназначено для установки:
- на главных и вспомогательных дизелях и дизель-генераторах судов неограниченного района плавания;
- на дизелях и дизель-генераторах тепловозов;
- на стационарных дизелях и дизель-генераторах;
- на электродвигателях постоянного тока серии П2.
Состав
Реле РС-Э-14 включает в свой состав корпус, пластина жестко фиксируемая на вращающемся валу, датчики Холла, коммутационный соединитель и электронная плата.
Функционирование реле базируется на контроле величины периодов вращения коленвалов дизельных установок. При росте скорости вращения коленвала выше установленных пределов произойдет переключение релейных контактов и передача исполнительных импульсов на сигнализацию. Если подключение привода реле осуществляется через повышающий редуктор, то частотные уставки на РС-Э должны иметь большую величину, нежели уставки самого дизеля, с учетом величины передаточного числа.

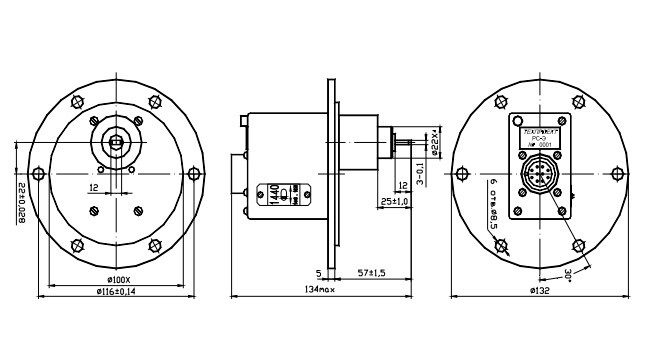

Рис.1 Схема габаритных размеров реле РС-Э-14

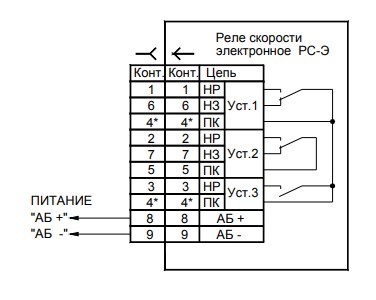

Рис.2 Схема соединения РС-Э-14
|
Тип |
Частота вращения, об/мин |
Напряжение, В |
|||||
|
УСТ.3 |
УСТ.2 |
УСТ.1 |
|||||
|
РС-Э-14 |
1700 |
НР |
1250 |
НЗ+НР |
300 |
НЗ+НР |
24 |
|
Предельно допускаемая скорость вращения: |
4 тыс. мин-1 |
|
Показатель класса точности: |
0.5 |
|
Предельные значения выдаваемых сигналов (в зависимости от модификации) из ряда чисел: |
300/350/500/675/750/838/1250 /1350/1400/1440/1650/1750 мин-1 |
|
Максимальная величина коммутируемого напряжения: |
от 31.2 до 83.2 В |
|
Максимальная величина коммутируемого тока: |
1 А |
|
Тип подключаемой нагрузки: |
активная |
|
Продолжительность цикла измерений: |
500±100 мс |
|
Питающее напряжение (зависит от модификации): |
18…31.2 В 48…83.2 В 48…160 В |
|
Показатель потребляемой мощности: |
не больше 1.5 Вт |
|
Размеры устройства: |
134х132 мм |
|
Вес: |
не больше 0.65 кг |
|
Степень защищенности по ГОСТу 14254-96 |
IР65 |
