Реле промежуточные ПЭ45А, ПЭ45А-1 предназначены для применения в качестве вспомогательных реле в цепях постоянного и переменного тока частотой 50 Гц и 60 Гц в схемах защиты, управления и автоматики электроэнергетического и промышленного оборудования, в том числе для АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141-2008.

Конструкция

Реле выполнено в модульном корпусе и устанавливается на DIN–рейку 35 мм с помощью фиксатора, установленного на основании кожуха.

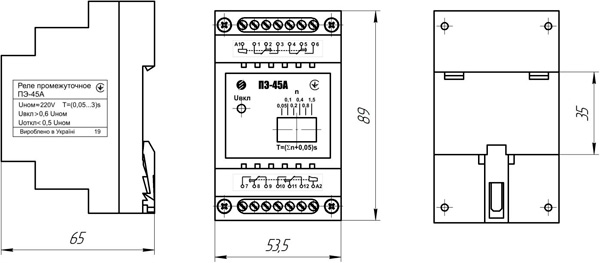

Рис.1. Габаритные, установочные и присоединительные размеры реле ПЭ-45А

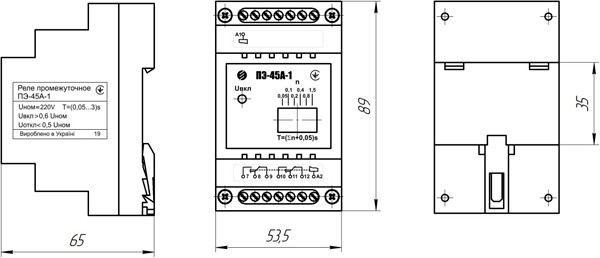

Рис.2. Габаритные, установочные и присоединительные размеры реле ПЭ-45А-1

Размещение и монтаж

Реле крепятся на DIN – рейку 35 мм.
К винтовым зажимам допускается присоединять один или два проводника площадью сечения от 0,12 до 1,5 мм² или один не более 2,5 мм².
Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации.
Рабочее положение реле в пространстве произвольное

Технические характеристики

Параметр	Значение параметра
Параметр	ПЭ-45А	ПЭ-45А-1
Номинальное напряжение питания, Uном, В: постоянного тока переменного тока частоты 50 Гц или выпрямленного	220 220
Максимально-допустимое напряжение питания, не более	1,2 Uном
Количество выходных контактов (независимых переключающих)	4	2
Потребляемая мощность при Uном, не более: постоянного тока, Вт переменного тока или выпрямленного, ВА	3,5 3,5
Потребляемый ток в импульсе, А, не более	0,3
Напряжение включения	Uвкл=(0,60-0,75)Uном
Напряжение отключения	Uоткл=(0,4-0,5)Uном
Время срабатывания (включения) при Uном, с, не более	0,05
Время отключения (регулируемая уставка): диапазон, с дискретность, с разброс времени отключения реле, %, не более	0,05–3,0 0,05 10
Коммутируемые напряжения АС/DC, В	12-250
Коммутируемые токи реле АС/DC, А	от 0,1 до 5А / до 1А (60В), до 0,25А (250В)
Отключаемая мощность, не более: переменного тока (cosφ ≥ 0,5), ВА постоянного тока – (τ ≤ 0,005 с), Вт	450 50
Механическая износостойкость, циклов, не менее	500 000
Коммутационная износостойкость, циклов, не менее	100 000

Эксплуатация

Оптимальными условиями для использования реле ПЭ45А, ПЭ45А-1 являются:

температура окружающего воздуха от минус 40 до плюс 55 °С;
относительная влажность воздуха не более 98% при температуре 25 °С;
высота над уровнем моря не более 2000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы реле (атмосфера типа II по ГОСТ 15150-69);
вибрация в диапазоне частот от 5 до 15 Гц при ускорении не более 29,4 м/с (3 g) и с частотой от 15 до 100 Гц при ускорении 9,8 м/с (1g),
удары многократного действия длительностью от 2 до 20 мс с ускорением до 3g;
рабочее положение в пространстве – произвольное
