Реле АЛ4-1
Реле тока земляной защиты АЛ4-1 представляет собой релейную систему, используемую в электрических цепях в качестве токовой системы защиты. Этот электронный узел реагирует на увеличение тока выше установленного предела и обеспечивает отключение защищаемого оборудования от сети питания.
Реле используются вместе с трансформаторными узлами для выполнения защиты технологического оборудования от резкого увеличения электротоков нулевой последовательности. Реле тока АЛ4-1 играют роль защитного инструмента в системе аварийной защиты генератора, электропривода и электроподающих линий с небольшим током замыкания на землю.
Схема подключения реле АЛ4-1
Конструкционные особенности и работа
Реле АЛ4-1 выполнены в виде блочных устройств в пластиковых корпусах с передней панелью для настройки их функциональных параметров. Конструкция приборов предусматривает выступающий монтаж и поддерживает переднее или заднее подключение токоподающих проводников.

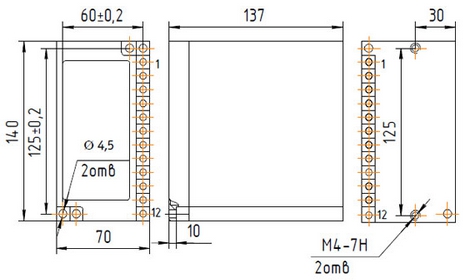

Схема габаритных размеров реле АЛ4-1
Все рабочие элементы реле установлены на монтажных платах, расположенных внутри корпуса вместе с токовым трансформатором, который совместно с реле формирует защитный комплекс электрифицированного оборудования.
Для выполнения программирования токовых уставок, по которым должен срабатывать релейный механизм, используются два переключателя, каждый из которых имеет по десять ступеней.
Функционирование системы защиты рассчитано на работу с оперативным током напряжения 110 или 220 В (может быть постоянный и переменный ток). Если на реле подается ток, величина которого меньше уставки, выходной электромагнитный механизм реле обесточен и его контакты находятся в начальном положении. В это время на передней панели светится зеленый светодиод. Если величина контролируемого тока превышает заданное уставкой значение, выходное реле произведет переключение контактов.
Технические характеристики
|
Величина номинального тока на входе: |
0,16 А |
|
Максимально возможный электроток, проходящий через релейные контакты: |
4 А |
|
Значение номинального напряжения: |
~100÷110 В или =/~220 В |
|
Время срабатывания релейного устройства: |
для АЛ-4-1 от 0.1 до 10 сек либо от 0.3 до 30 сек |
|
Интервал уставок срабатывания по току: |
0.02 А÷0.2 А |
|
Показатель точности: |
5 |
|
Коэффициент возврата: |
0,92 |
|
Показатель защиты, оболочка/контактная группа: |
IP40 / IP20 |
|
Показатель коммутационной и механической отказоустойчивости: |
2·104 и 105 циклов |
|
Продолжительность эксплуатационного срока: |
12 лет |
|
Масса: |
0,8 кг |
Эксплуатационные условия
Реле АЛ4-1 производятся в климатическом исполнении У и рассчитаны для использования внутри закрытых помещений с невзрывоопасной средой, которая не содержит агрессивные пары и токопроводящую пыль. Температурный режим среды помещений должен поддерживаться в районе температур от -400С до +550С, а показатель приведенной влажности может составить 80% при Т=+250С.
Комплектация
- Реле тока модели АЛ-4-1;
- Этикетка;
- Руководство по эксплуатации;
- Упаковка.
Обозначение при заказе
При формулировании заказа необходимо указывать:
- наименование и тип реле;
- климатическое исполнение и категорию размещения;
- номинальное напряжение и частоту оперативного питания;
- диапазон выдержек времени для реле АЛ4-1;
- номер технических условий;
- необходимость поставки и количество экземпляров РЭ.
Пример записи обозначения реле АЛ4-1 при его заказе и в документации другого изделия:
«Реле тока АЛ4-1 У3, 220 В, 50 Гц, (0,3 - 30) с, ТУ У3.11-14309600-059-95»
