Регулятор МТР-8
МТР-8 –это регулятор температуры, который используется при комплексном и автономном режиме в АСУТП. Данный регулятор используется при управлении процессами, которые возникают при производстве. Также, с помощью регулятора данного типа, есть возможность изменять: восьми контролируемые входные параметры, сигналы от датчиков обработки, преобразовывать полученные данные и их отображение на индикаторе, а также измерять влажность.
В регуляторе используются:
- восемь каналов для измерения;
- не более шестнадцати каналов сигнализации выхода параметров за указанные пределы;
- не более шестнадцати каналов защитного отклонения;
- не более восьми каналов 2-х, 3-х позиционного, ПИД-импульсного, ПИД-ШИМ регулятора;
- не более четырех ПИД аналогового регулятора.
Передняя панель (рис. 1) регулятора включает следующие элементы:
- два дисплея (Канал и Параметр);
- индикаторы (индикатор состояния оборудования, светодиодный индикатор);
- клавиши (для выбора канала, для изменения параметров, для оперативного управления).

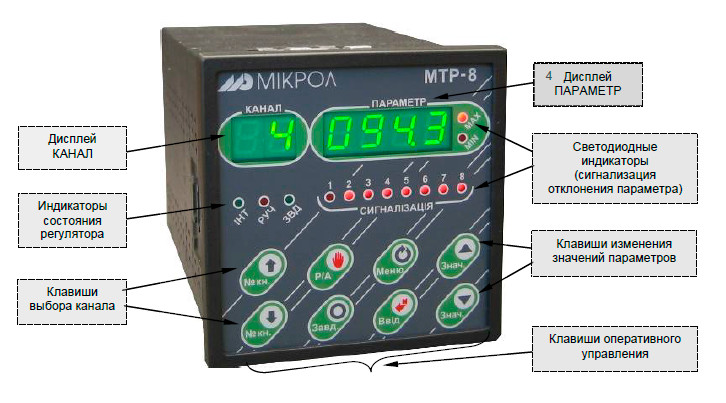

рис. 1 - Внешний вид передней панели регулятора МТР-8
Преимущества
- высокое качество и надежность;
- многофункциональность;
- гибкость;
- небольшое энергопотребление;
- удобность монтажа;
- и др.

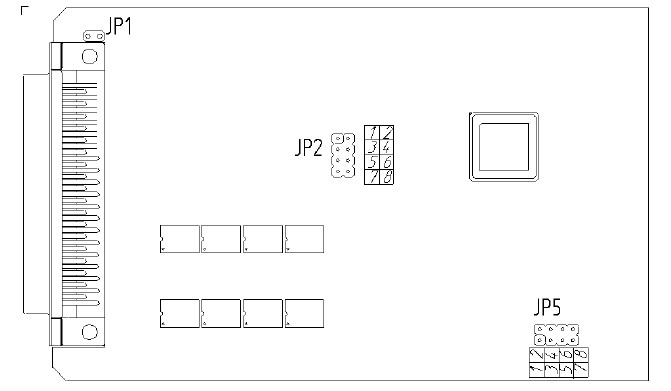

рис. 2 - Положение перемычек на плате процессора
Технические характеристики
Аналоговые входные сигналы |
|
Количество аналоговых входов |
8 |
Типы входных аналоговых сигналов |
|
|
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10 В (Rвх>25 кОм) |
|
0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В |
|
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
|
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
Период измерения, не более |
0,2 сек |
Гальваническая изоляция |
групповая, 8 входов гальванически изолированы от других входов и остальных цепей |
Время индикации измеренного параметра одного канала в режиме циклической индикации |
1 – 10 сек (параметр конигурируется) |
Основная приведенная погрешность преобразования |
± 0,2% |
Длина линии связи для термосопротивлений, не более |
100 м |
Сопротивление линии связи, не более |
15,0 Ом |
Аналоговые выходные сигналы |
|
Количество аналоговых выходов |
|
|
1 |
|
до 4 |
Тип выходного аналогового сигнала |
0-5 мА (Rн=2 кОм) |
Основная приведенная погрешность формирования выходного сигнала |
|
|
±0,2% |
|
±0,4% |
Цифровая индикация |
|
Точность индикации |
±0,01% |
Количество разрядов цифрового индикатора |
4 |
Высота цифр светодиодных индикаторов |
10 мм |
Дискретные входные сигналы |
|
Количество дискретных входов |
|
|
0 |
|
до 8 |
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО |
0-7 В |
Входной ток (потребление по входу) |
≤ 10 мА |
Гальваническая развязка дискретных входов |
каждый вход гальванически изолирован от других входов и остальных цепей |
Дискретные выходные сигналы |
|
Количество дискретных выходов |
|
|
8 |
|
до 24 |
Типы выходов: |
|
|
до 40 В, 100 мА |
|
до 220 В, 8 А |
|
до 60 В, 1.0АAC/ADC |
Выход – оптосимистор |
до 600 В переменного тока, до 50 мA, до 1.0 А в импульсном режиме |
Гальваническая развязка дискретных выходов |
Каждый вход гальванически изолирован от других входов и остальных цепей |
Последовательный интерфейс RS-485 |
|
Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
Количество активных передатчиков |
1 (только один передатчик активный) |
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
Вид кабеля |
витая пара, экранированная витая пара |
Гальваническая развязка |
интерфейс гальванически изолирован от других входов-выходов и |
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
Электрические данные |
|
Напряжение питания: |
|
|
~220 (+22 –33)В, (50 ± 1) Гц |
|
24 В |
Потребляемая мощность от сети переменного тока, не более: |
до 8,5 ВА |
Ток потребления по питанию 24В, не более: |
не более 300 мА |
Корпус. Условия эксплуатации |
|
Тип корпуса |
Корпус для утопленного щитового монтажа, IP30 |
Размеры фронтальной рамки) |
96 х 96 мм |
Монтажная глубина |
190 мм max |
Вырез на панели |
(92^+0,8) х (92^+0,8) мм |
Масса блока, не более |
до 1,0 кг |
Температура окружающей среды |
от -40°С до +70°С |
Атмосферное давление |
от 85 до 106,7 кПа |
Вибрация с частотой / амплитудой |
до 60 Гц / до 0,1 мм |

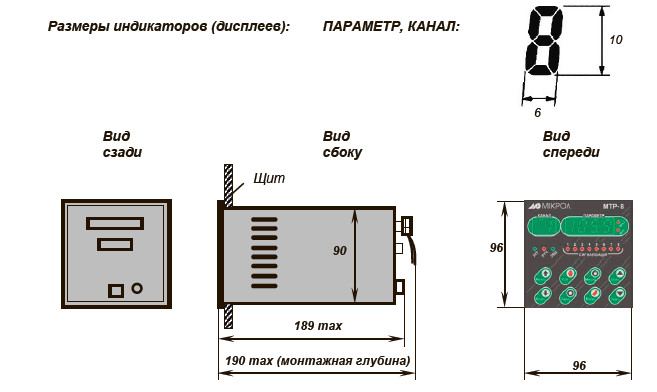

рис. 3 - Габаритные и присоединительные размеры МТР-8
Область применения
Используются терморегулятор МТР-8 на энергетических, металлургических, химических, пищевых и др. предприятиях, а также в народном хозяйстве. А именно в различных системах сигнализации, индикации турбин, холодильного и другого оборудования.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
