Регулятор МИК-121Н
Микропроцессорный регулятор МИК-121Н относится к серии высокотехнологичных систем регулирования технологическими процессами, выполняемыми в условиях современного производства. Эти устройства представляют собой электронные системы, которые по аналоговому, импульсному или 2-позиционному выходу могут контролировать и осуществлять управление производственными процессами.
Регуляторы этого типа способствует высокой точности регулировки контролируемых параметров. Это реализовано благодаря использованию специальной системы гальванической изоляции цепей питания и цепей входов и выходов устройства.
МИК-регуляторы могут использоваться в качестве автономных приборов контроля и регулирования технологическими процессами, а также входить в состав комплексных АСУТП различных предприятий промышленного сектора.
Функциональные возможности
Регуляторы МИК-121Н на основе микропроцессора обеспечивают возможность:
- замера и контроля двух физических параметров таких, как величина или перепад давлений, температура, расход и уровень;
- вывод величины контролируемого параметра на цифровой четырехразрядный дисплей;
- формирование сигналов управления, представленных в виде аналогового или импульсного сигнала, которые подаются на исполнительные устройства;
- позиционное, импульсное или аналоговое регулирование входных параметров, выполняемое по логическому алгоритму, задаваемому пользователем;
- формирование сигналов технологической сигнализации, информирующей о приближении к опасным зонам и о выходе контролируемых параметров за установленные граничные пределы.

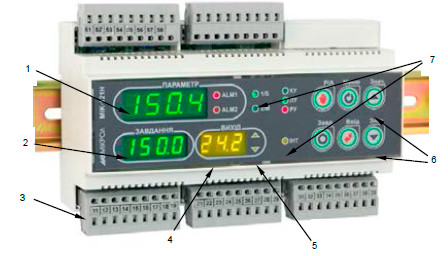

рис. 1 - Внешний вид передней панели регулятора МИК-121Н
МИК-121Н на лицевой панели содержит следующие элементы:
- дисплей «Параметр»;
- дисплей «Задание»;
- разъем-клеммы;
- дисплей «Выход»;
- светодиодные индикаторы состояния ключей больше-меньше;
- клавиши;
- светодиодные индикаторы.
Особенности конструкции
Регуляторы построены по блочному типу и включают в себя ударопрочный пластиковый корпус, к которому прикреплены передняя панель с функциональными клавишами настройки и конфигурирования и цифровыми дисплеями, а также коммутационный блок, выполненный в виде разъемов-клемм.

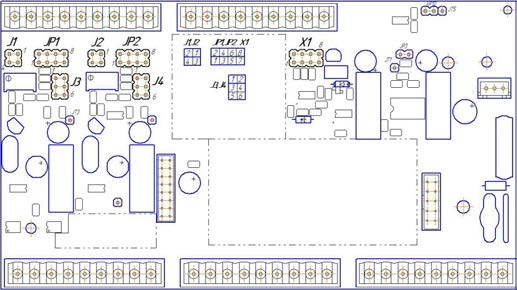

рис. 2 - Положение перемычек на плате МИК-121H
Устройство владеет двумя измерительными каналами, к которым могут подключаться термопреобразователи, преобразователи сопротивлений или другие датчики с токовым выходом или с выходным сигналом напряжения.
Технические характеристики
|
Значение количества аналоговых входов: |
2 |
|
Значение величины разрешающей способности ЦАП: |
16 разрядов |
|
Показатель количества аналоговых выходов: |
1 |
|
Число дискретных входов: |
2 |
|
Наибольшее значение силы потребляемого тока на входе: |
10 мА |
|
Показатель числа дискретных выходов: |
4 |
|
Вид выхода: |
Открытый коллектор |
|
Максимальный показатель напряжения коммутации для постоянного тока: |
40 В |
|
Максимальная величина силы тока для нагрузки каждого выхода: |
0,1 А |
|
Вид выхода: |
Переключающие контакты реле |
|
Максимальный показатель значения напряжения при коммутации токов: |
~220 В =24 В |
|
Параметр значения потребляемого тока для питания 24 В: |
180 мА |
|
Показатель потребляемой мощности от сети переменного тока при напряжении в 220 В: |
7 ВА |
|
Параметры корпуса: |
11х0,6х5,8 см |
|
Показатель веса блока: |
0,5 кг |
рис. 3 - Габаритные размеры МИК-121H
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
