Регулятор RSR-2002 1,5кВт
Регулятор частоты вращения RSR-2002 представляет собой электронный модуль для автоматического управления работой производственных машин и механизмов в разных отраслях промышленности. Устройство поддерживает регулирование электрических устройств, мощность которых составляет в пределе от 0 до 1,5 кВт. Поддерживаемый интервал регулировок частоты находится в пределе значений от 0,5 до 99,9 Гц.
Назначение
- Поддержка плавного увеличения частоты при разгоне электропривода, мотора;
- Обеспечение активного торможения;
- Возможность программной установки трех значений частоты и выбора двух направлений вращения для каждой из них;
- Возможность программирования устройства как с помощью функциональных кнопок, так и дистанционно;
- Наличие встроенной индикации частоты.
Конструкционные особенности и использование
Регулятор RSR-2002 выполнен в виде встраиваемого в панель управления электрического модуля. Он может устанавливаться на стойке, монтироваться в панель или электрический шкаф. Его настройка и управление может осуществляться с помощью функциональных кнопок на передней панели или дистанционного пульта. Задаваемые параметры частоты и мощности будут отображаться на цифровом индикаторе передней панели.
Регуляторподдерживает работу по 4-м каналам управления, о функционировании каждого из которых будет свидетельствовать светодиодная индикация.
Кроме корпусного исполнения регулятора существует еще и его бескорпусный вариант, рассчитанный для установки внутрь пыле- и влагозащищенного шкафа.
Подключаемые к регулятору электроприводы не должны превышать величину номинальной мощности самого устройства. При осуществлении запуска двигателя регулятором ограничивается подаваемый в двигатель пусковой ток, величина которого не должна превышать в два раза величину тока, соответствующего номинальной мощности прибора.
Условия эксплуатации
Частотный регулятор RSR-2002 рассчитан для использования внутри помещений, температура воздуха которых составляет от 0ºС до +40ºС. Показатель влажности регулятора воздушной среды не должен превышать 80%, а оптимальным атмосферным давлением для работы блока управления считается 360…800 мм.рт.ст.
Технические характеристики
|
Диапазон регулирования частоты на выходе устройства, |
Гц |
0,5¸99,9 |
|
Дискретность установки частоты, |
Гц |
0,1 |
|
Частота ШИМ регулятора |
кГц |
4 |
|
Линейное напряжение на выходе, |
В |
0…220 |
|
Пределы регулирования мощности, |
% |
0…100 |
|
Диапазон, в котором возможно регулирование частоты с сохранением вращающего момента зависит от применяемого двигателя 1 |
||
|
Гц |
0,5 … 50 |
|
Гц |
0,5 … 28 |
|
Питание регулятора: |
||
|
В |
220 |
|
Гц |
50 |
|
Возможность регулирования частоты в процессе вращения – кнопками или дистанционно, дискретность регулирования, Устанавливается кнопками на передней панели |
Гц |
0,1…25 |
|
Номинальная мощность |
кВт |
1,5 |
|
Мощность подключаемого двигателя |
от 0 до номинальной мощности регулятора |
|
|
Вход – трехфазное напряжение для асинхронного двигателя переменного тока 220 В (стандартный двигатель, обмотки соединяются треугольником) |
||

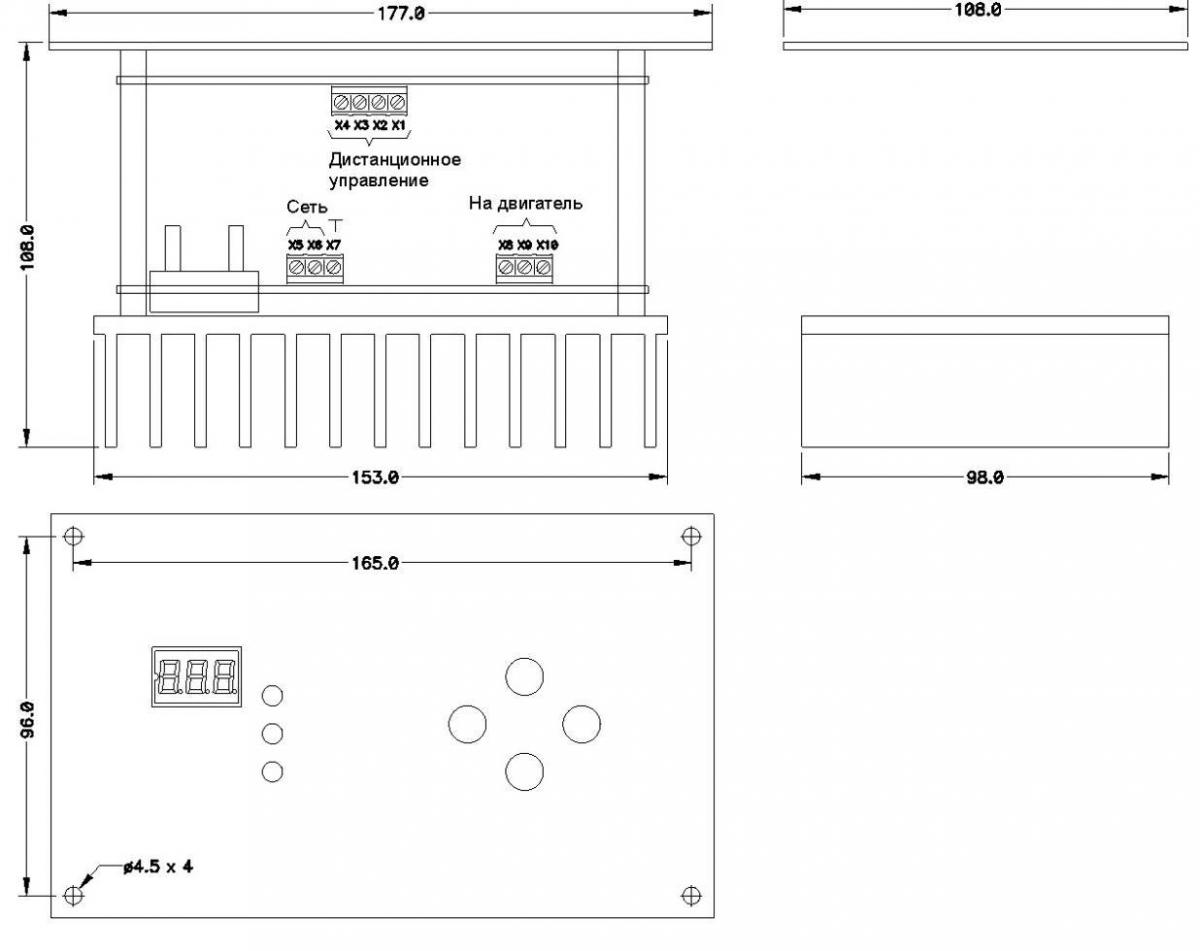

рис. 1 -Габаритные размеры RSR-2002
