Регуляторы РД используются для осуществления входного давления газа и обеспечения удержания нужного значения выходного давления. Используются эти регуляторы в разнообразном газовом оборудовании, которое используется для предоставления газоснабжения населения и в промышленности. Существуют регуляторы которые используются только при низком выходном давлении, а есть те которые только при высоком.
Технические характеристики
|
Параметр |
Значение |
|||
|
РД-32Н |
РД-32В |
РД-50Н |
РД-50В |
|
|
Максимальное давление газа на входе, МПа |
1,6 |
1,6 |
||
|
Регулируемое выходное давление, кгс/см2 |
0.01-0.02 |
0.02-0.04 |
0.01-0.02 |
0.02-0.04 |
|
Максимальная пропускная способность при температуре 20°С, плотности газа 0,73 кг/м3, м3/ч |
110 |
750 |
||
|
Точность поддержания выходного давления, % |
±10 |
|||
|
Габаритные размеры, мм, не более |
430х270х220 |
525х370х380 |
||
|
Масса, кг, не более |
9,6 |
28 |
||

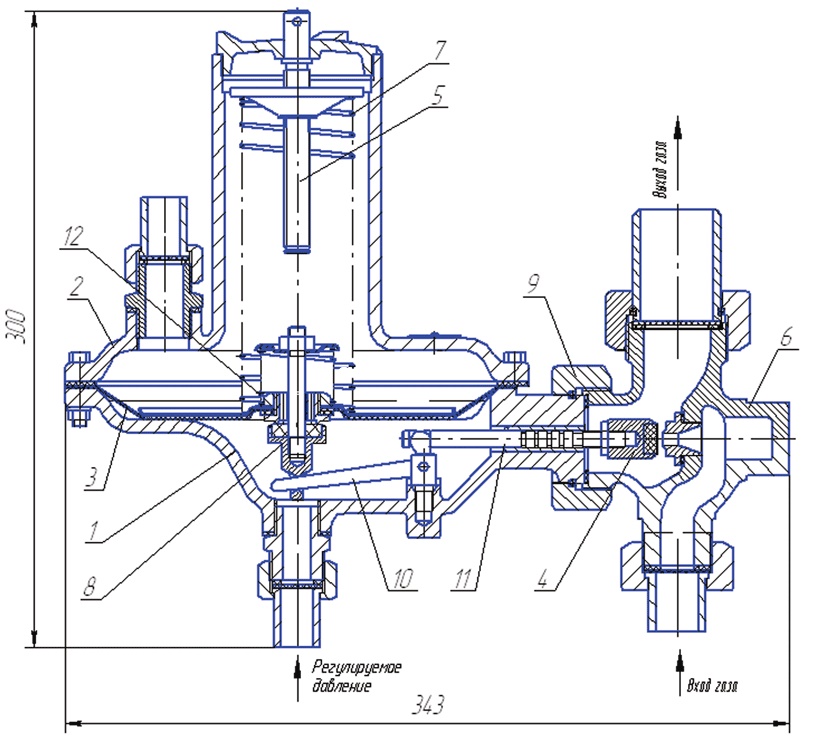

рис. 1 - Конструкция РД-32М
РД-32М состоит из следующих составных частей (рис. 1):
- корпус;
- крышка верхняя;
- мембрана;
- клапан регулятора;
- винт регулировочный;
- крестовина регулятора в сборе с седлом;
- пружина;
- клапан предохранительный сбросной;
- гайка накидная;
- рычаг;
- шток;
- пружина.
