Регулятор РДСК-50/400

Регуляторы РДСК-50/400, РДСК-50/400Б, РДСК-50/400М для давления газа применяются при необходимости уменьшения значения давления газа с высокого на среднее. Также при помощи данных устройств осуществляется поддержание значения давления газа на указанном уровне. В том случае если давление достигает недопустимо высокого или низкого значения происходит прекращение подачи газа.

Конструкция и принцип работы

Регуляторы давления газа РДСК-50/400 можно разделить на 4 составные части, которые соединены между собой и при этом могут работать независимо друг от друга:

• Регулятор давления;
• Отключающее устройство, которое является автоматическим;
• Реле импульсного типа;
• Управляющий регулятор.

В состав управляющего регулятора входит стакан при помощи которого происходит настройка допустимых значений давления путем его ввинчивания в крышку или вывинчивания.

Газ, который подается на регулятор, сначала поступает на входной патрубок, затем на клапан. Далее газ проходит через щель, которая образуется между клапаном и седлом. В том случае если поступил газ с высоким давлением –оно уменьшается до среднего и поступает к потребителю (проходя при этом по выходному патрубку).

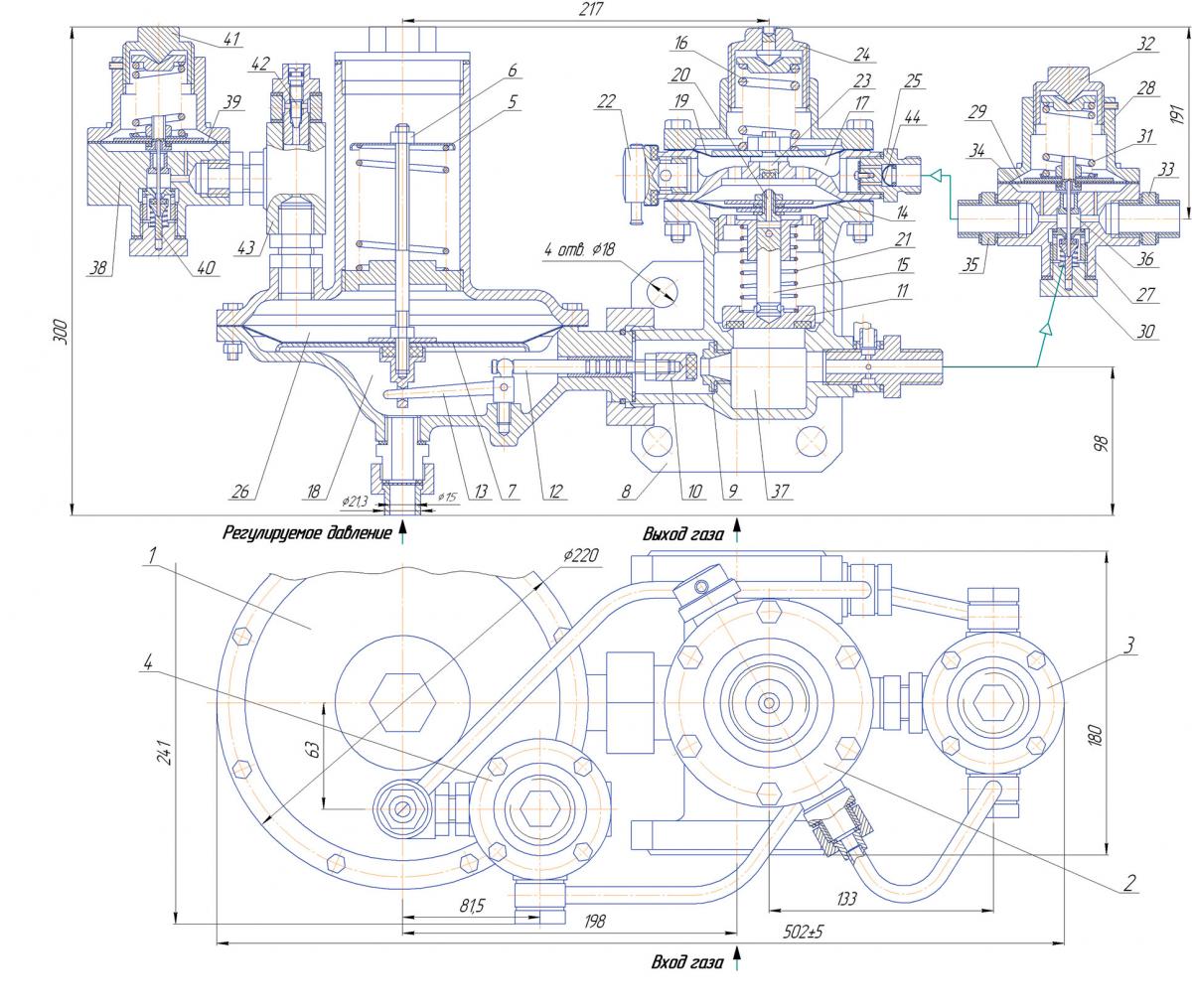

Рис. 1 - габаритные размеры и конструкция РДСК-50/400, где:

• 1 – регулятор давления;
• 2 – автоматическое отключающее устройство;
• 3 – импульсное реле;
• 4 – регулятор управления;
• 5 – пружина;
• 6 – гайка;
• 7 – мембрана;
• 8 – крестовина;
• 9 – седло;
• 10 – рабочий клапан;
• 11 – отсечной клапан;
• 12 – шток;
• 13 – рычажный механизм;
• 14 – мембрана;
• 15 – шток;
• 16 – пружина;
• 17, 18 – подмембранная полость;
• 19 – мембрана;
• 20 – сопло;
• 21 – пружина;
• 22 – пусковая пробка;
• 23 – клапан;
• 24 – регулировочный стакан;
• 25 – клапан обратный;
• 26 – надмембранная камера;
• 27 – корпус;
• 28 – крышка;
• 29 – мембрана;
• 30 – клапан;
• 31 – пружина;
• 32 – стакан;
• 33 – штуцер;
• 34 – подмембранная полость;
• 35 – штуцер;
• 36 – камера импульсного реле;
• 37 – камера крестовины;
• 38 – корпус;
• 39 – мембрана;
• 40 – клапан;
• 41 – регулировочный стакан;
• 42 – дроссель;
• 43 – стойка;
• 44 – фильтр.

Технические характеристики

Пропускная способность
