Реакторы токоограничивающие РТТ 0,38-200 предназначены для ограничения токов короткого замыкания в электрических сетях частотой 50Гц,

а также могут применяться в качестве индуктивного балластного сопротивления в схемах тиристорных преобразователей.

Технические характеристики
Значение номинального напряжения, из ряда значений:	380 В; 400 В; 500 В
Величин номинального тока, из диапазона значений:	от 20 до 200 А
Значение номинального индуктивного сопротивления:	0,14 Ом или 0,15 Ом
Класс по защите:	I
Степень защищенности от проникновения влаги и пыли:	IP 00
Тип климатического исполнения:	Т 3, У 3, УХЛ 3
Вес устройств:	от 20 кг до 150 кг

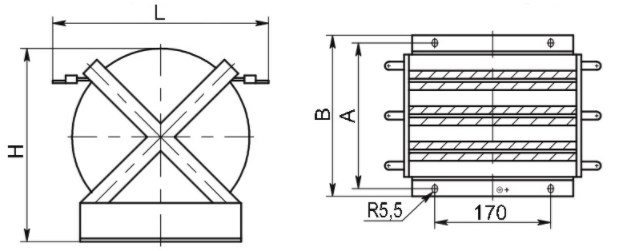

Рис.1 Схема габаритных размеров реактора РТТ-0,38-200

Технические данные
Тип	Габаритные размеры, мм			Установочные размеры			Масса, кг
	L	B	H	А	С	D
РТТ 0,38-200	400	270	350	170	340	11	35

Обозначения при заказе

Пример записи реактора климатического исполнения У3: Реактор РТТ-0,38-50-0,14 УЗ ТУ 16-671.148-86
