Реакторы РТТ

Реакторы РТТ 0,38-100 служат для ограничения токов коротких замыканий в электроцепях с промышленной частотой 50 Гц. Кроме этого, реакторы этого типа могут использоваться как индуктивный балласт сопротивления в схеме тиристорного преобразователя.

Особенности

Токоограничительные реакторы РТТ 0,38-100построены на основе алюминиевых или медных шин с величиной индуктивного сопротивления 0,14 или 0,15 Ом. Конструкционно реакторы реализованы для работы с напряжениями от 380 до 500 В и токами от 20 до 200 А.

По своей конструкции они имеют цилиндрическую форму и отличаются уровнем защиты от влаги и пыли IP 00.

Принцип работы

Работа РТТ-реактора заключается в ограничениях величины тока в моменты коротких замыканий. Подключение реакторов осуществляется последовательно с токоподающей линией. В моменты возникновений коротких замыканий, на фидере реализуется токоограничительная функция. Реактор способен генерировать такое магнитное поле, которое приведет к накалу каркаса конструкции токоограничителя, что может даже приводить к разрушению железобетонной конструкции ограничителя.

Отличительной характеристикой сухого токоограничителя является его конструкционное исполнение. Реактор имеет цилиндрическую форму и выполнен из одно- и многожильных алюминиевых либо медных проводников, которые защищены изоляцией из стекловолокна и полиамида. Такая шина помещена в железобетонный каркас, обеспечивающий высокий уровень жесткости. Благодаря высокой жесткости такой конструкции она способна выдерживать большие термические и механические нагрузки.

Технические характеристики

Модификации

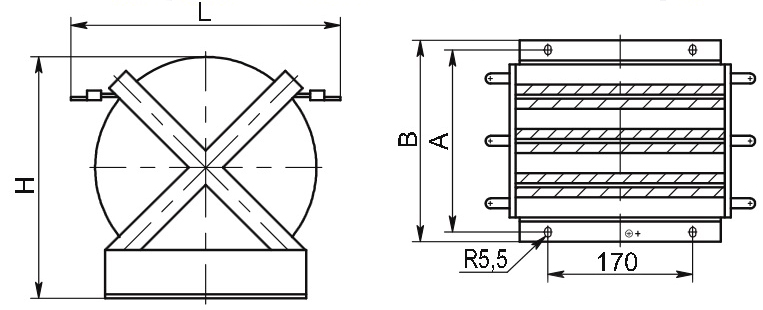

Габаритные и установочные размеры РТТ

Условия для эксплуатации

Реакторы РТТ 0,38-100 рассчитаны для функционирования в закрытых помещениях, которые находятся в зоне тропических или умеренных климатических условиях.

Рабочая среда должна быть взрывобезопасной, а в ее составе исключается наличие токопроводящей пыли.

Обозначения при заказе

Пример записи реактора климатического исполнения У3:

• Реактор РТТ 0,38-100 УЗ ТУ 16-671.148-86
