Пульт управления ПУВ-ДП

Пульты управления ПУВ ДП представляют собой устройства, с помощью которых осуществляется оперативное удаленное управление приводным механизмом лебедки и ротора. Такого рода пульты располагают на рабочем месте бурильщика и позволяют ему эффективно управлять работой дизельных установок, владеющих встроенной электронной системой регулирования частоты вращения электропривода, а также трансмиссиями гидромеханического типа.

Функциональное предназначение

Буровые установки в своем составе владеют двумя двигателями с гидромеханическими трансмиссиями. В зависимости от величины нагрузки, приходящейся на лебедку, может функционировать один или два электродвигателя. Параллельная работа и ротора и лебедки не поддерживается. Для контроля эффективной работы этих устройств используется модуль ПУВ-ДП, который позволяет выполнять следующие функции:

• переключать скорости гидромеханических трансмиссий;
• выполнять дистанционное управление ротором;
• осуществлять удаленное управление электроприводом лебедки, обеспечивающей вращение и подъем бурильной колоны.

Особенности конструкции

Пульт управления ПУВ-ДП представляет собой сварной металлический блок с открывающейся дверцей. На передней панели этой дверцы расположены элементы управляющей аппаратуры, тахометры, световая сигнализация, контроллер и пульт управления функционированием трансмиссией и двигателями.

От каждого из элементов управляющего устройства пульта выведены монтажные кабеля на заднюю панель устройства, где они подключаются к клеммникам. Для ввода кабелей от внешних устройств используются специальные гермовводы, которые имеют защиту от выдергивания кабеля из коммутационного гнезда.

В процессе работы пульта величина скорости вращения дизельных двигателей отображаются с помощью имеющихся тахометров. Для визуализации режимов работы используются светодиоды красного и зеленого свечений.

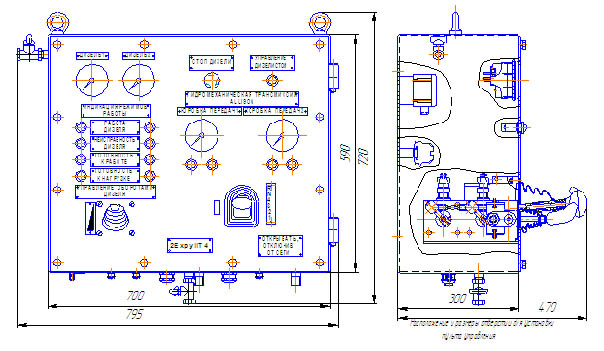

рис. 1 - Схема ПУВ-ДП

Технические характеристики
