Пульт оператора ЦП 01-6

Пульт оператора ЦП 01-6 входит в комплекс связи КТП-01 и используется для передачи объявлений, организации связи между сотрудниками автозаправочной станции и клиентами.

Работа устройства

Сигналы, с выносного модуля через переключатель режимов поступают на переговорный узел, где усиливаются до необходимого уровня и подачи на вмонтированный громкоговоритель пульта оператора ЦП 01-6.

В режиме передачи сигналов с пульта оператора переговорный узел изменяет лишь направление сигналов и подает выходной сигнал на громкоговоритель выносного модуля.

При принятии сигнала с модулей вызова коммутатор сигналов указывает номер канала вызова и фиксирует его, запрещает работу с выносным модулем и через переговорный узел подает усиленный сигнал на вмонтированный громкоговоритель пульта оператора.

Ответ оператора на модуль вызова подается с переговорного узла коммутации по выбранному каналу связи.

Для передачи объявлений по территории АЗС сигнал с микрофона пульта оператора через переговорный узел и узел оповещения подается на усилитель мощности, где усиливается до необходимого уровня и поступает на громкоговорители.

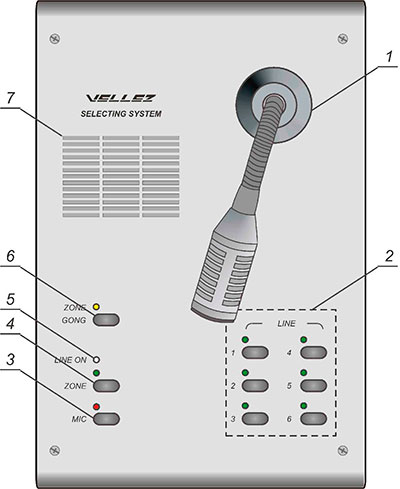

Рис.1. Вид передней панели пульта оператора ЦП01-6, где:

1. Кнопки "LINE 1 ÷ LINE 6" (Линия 1 ÷ Линия 6) со светодиодными индикаторами зеленого цвета для выбора модуля вызова;
2. Кнопки "LINE 1 ÷ LINE 12" (Линия 1 ÷ Линия 12) со светодиодными индикаторами зеленого цвета для выбора модуля вызова;
3. Кнопка "MIC" (Микрофон) со светодиодным индикатором красного цвета для ответа через выносной модуль;
4. Кнопка "ZONE" (Зона) со светодиодным индикатором зеленого цвета для передачи объявлений по территории АЗС;
5. Светодиодный индикатор "LINE ON" (Линия включена) зеленого цвета свидетельствует о наличии напряжения питания пульта;
6. Кнопка "ZONE GONG" (Зона Гонг) для включения сигнала привлечения внимания перед передачей объявлений по территории АЗС;
7. Вмонтированный громкоговоритель.

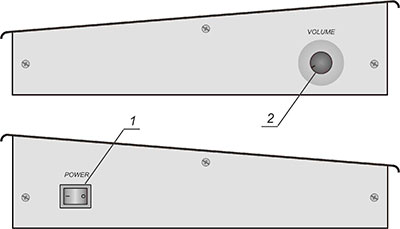

Рис.2. Вид боковой панели пульта оператора ЦП01-6, где:

1. Переключатель "POWER" (Питание) для включения/выключения напряжения питания пульта;
2. Регулятор "VOLUME" (Громкость) для регулировки уровня громкости вмонтированного громкоговорителя.

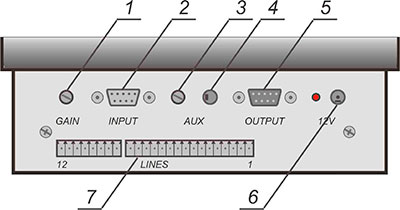

Рис.3. Вид задней панели пульта оператора ЦП01-6, где:

1. Регулятор "GAIN" (Чувствительность) для регулировки уровня сигнала от выносного модуля;
2. Разъем "INPUT" (Вход) для подключения выносного модуля с педалью;
3. Регулятор "AUX" (Линейный вход) для регулировки уровня сигнала от подключенных к линейному входа источников;
4. Разъем "AUX" (Линейный вход) для подключения внешних источников;
5. Разъем "OUTPUT" (Выход) для подключения усилителя-микшера;
6. Разъем "12V" (12В) для подключения к пульту оператора блока питания;
7. Разъем "LINES 1 ÷ 12" (Линия 1 ÷ 12) для подключения модулей вызова

Технические характеристики

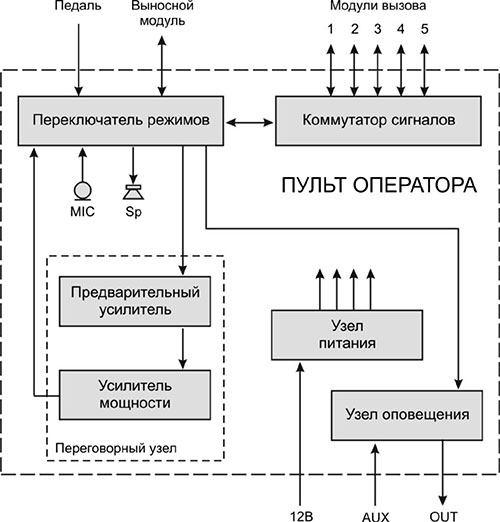

Рис.4. Схема структурная пульта оператора ЦП 01-6
