Программатор температурных датчиков ПДТ-1М представляет собой электронный блок, используемый для настройки рабочих параметров датчиков температуры ДТ-1М.
Функциональное назначение
Программатор ПДТ-1М позволяет выполнять следующие действия:
- настройка датчика температуры для выполнения его функциональных возможностей;
- контролировать корректную работу температурного датчика ДТ-1М, реле температуры, датчика-реле;
- изменять порог срабатывания температурного датчика в процессе эго эксплуатации;
- выполнять проверку функциональности датчика ДТ.
Особенности конструкции и работы
Программатор ПДТ-1М реализован в ударопрочном пластиковом корпусе. Внутрь корпуса установлена плата с радиоэлементами, обеспечивающими функционирование устройства. На лицевой части корпуса расположен ЖК-дисплей для визуализации контролируемых параметров, светодиодная индикация состояния прибора, а также функциональные кнопки настройки программатора и смены температурных уставок.
Функционирование программатора ПДТ-1М построено на программируемом микроконтроллере типа MCS-51. Для запоминания кодов команд, рабочей программы и температурных уставок в структуре устройства имеется постоянное запоминающее устройство. В процессе функционирования микроконтроллера им последовательно выполняется опрос состояния функциональных клавиш и тумблера, обмен данными с программатором (используется протокол 1-Wire), вывод информации на встроенный ЖК-дисплей.
Модификации
- ПДТ-1М - стандартное исполнение;
- ПДТ-1М-И - инверсивное исполнение;
- ПДТ-1М-ИР - инверсивно-расширенное исполнение, использующееся в датчиках ДР-2.
Технические характеристики
|
Поддерживаемые диапазоны индикации замеряемых температур: |
-40…+1200С -50…+1250С |
|
Возможные интервалы выбора температурной уставки: |
-40…+1200С -50…+1250С |
|
Максимально допускаемая погрешность при измерениях: |
не больше ±2% |
|
Величина питающего напряжения: |
18…32 В (DC) |
|
Значение потребляемого тока: |
не более 200 мА |
|
Эксплуатационные температуры: |
+100С…+400С |
|
Размеры программатора: |
18.0х10.2х7.2 см |
|
Вес устройства: |
не больше 0.5 кг |
|
Показатель защиты по ГОСТу 14254-96 |
IР 20 |

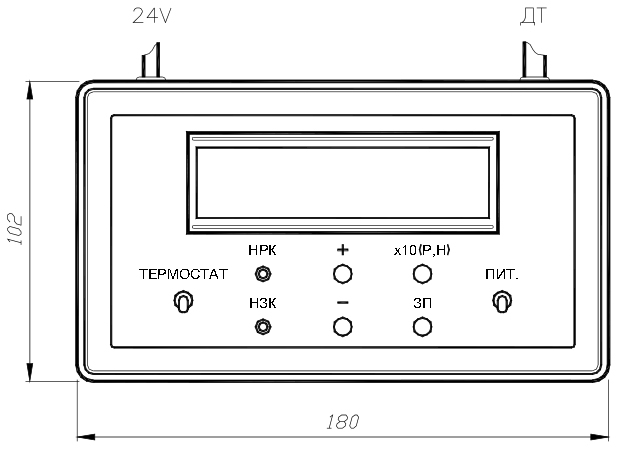

Схема габаритных размеров программатора ПДТ-1М
Условия для эксплуатации
Программаторы ПДТ-1М производятся в климатическом исполнении УХЛ 4. Это обеспечивает их эффективную работоспособность в интервале температур воздушной среды +100С…+400С. Величина относительной влажности может составлять около 80% при температуре +250С. Показатель защищенности корпуса прибора от влаги и пыли отвечает уровню IP20.
Комплектация
- Устройство ПДТ-1М;
- Переходник для определенного исполнения;
- Инструкция и паспорт.
