Датчик ДПТ-1М
Датчик утечки топлива ДПТ-1М служат для выявления вытекания дизельного топлива. Это устройство позволяет выдавать предупреждающий сигнал, свидетельствующий о подтекании дизельного топлива из трубопроводов высокого давления, которые используются в топливных системах различных дизельных установок. Также датчик этого типа может успешно использоваться для контроля уровня топлива в резервуарах хранения.
Особенности датчиков
Топливный датчик включает в свою конструкцию следующие элементы:
- цилиндрическая гильза с размещенным в ней электрически изолированным стаканом (производятся из алюминия);
- печатная плата, на которой расположены все рабочие элементы датчика;
- защитная крышка с коммутационным соединителем.
Принцип работы
Работа ДПТ-1М основана на изменении величины электрической емкости конденсаторной системы, которая образуется посредством проводящей гильзы и алюминиевого стакана. В качестве диэлектрика выступает дизельное топливо. Повышение уровня топлива приводит к росту электрической емкости конденсаторной системы. При достижении граничного значения произойдет переключение контактов выходного реле. Если уровень топлива будет снижаться, произойдет обратный процесс.
В рабочем месте датчик крепится в горизонтальном либо вертикальном положении. Внешние электрические подключения устройства выполняются с помощью медных проводников, сечение которых составляет не меньше 0,5 мм2.
Оптимальные условия для эксплуатации
Датчики этого типа предназначены для работы в воздушной среде, которая не имеет примесей, способных повредить конструкционные элементы датчика. Температура воздуха должна варьироваться в пределах от -100С до +550С, а показатель приведенной влажности должен составлять 95% при температуре +400С.
Технические характеристики
|
Величина питающего напряжения: |
от 18 В до 31.2 В |
|
Значение потребляемого тока: |
не больше 30 мА |
|
Тип нагрузки на релейных контактах: |
активный |
|
Значение напряжения на контактах: |
от 6 В до 31.2 В |
|
Величина тока на контактах: |
до 500 мА |
|
Габаритные параметры: |
95х122 мм |
|
Вес устройства: |
400 г |

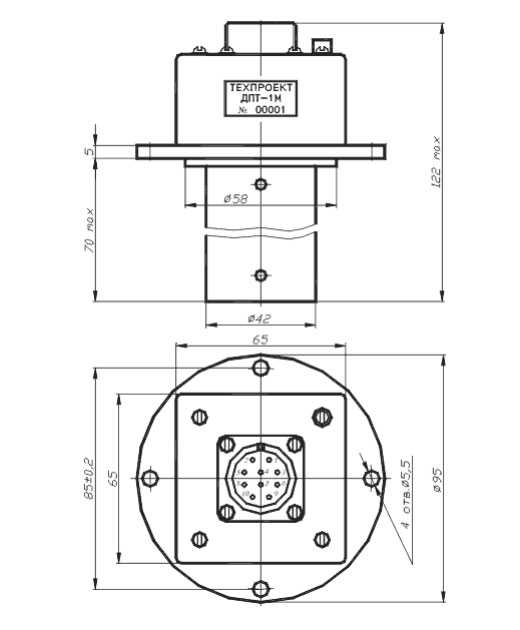

рис. 1 - Габаритные размеры датчика ДПТ-1М
