Привод электромагнитный серии МПТ для тормозных устройств
Электромагниты тормозные типа МПТ предназначены для дистанционного электропривода пружинных и колодочных тормозов серии ТКП и ТКТ.
Электромагниты МПТ рассчитаны для включения в сеть как постоянного, так и переменного тока (МПТ…Д) стандартных и редко применяемых напряжений.
Рекомендуем для замены устаревших электромагнитов серий МП и МО.
Конструкция электромагнита:
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Электромагниты изготавливаются в толкающем исполнении.
- Вывод катушки выполнен через штепсельный разъём ШР20.
- Степень защиты приводов – IP44.
Основные технические параметры
| Наименование параметра | Величина параметра | ||
| МТП-108 | МПТ-212 | МПТ-301 | |
| Номинальное напряжение: | |||
| - постоянного тока | 24, 48, 110, 220 | ||
| - переменного тока 50 Гц | 110, 220, 380 | ||
| Номинальное тяговое усилие, Н, при: | |||
| - ПВ = 25% | 540 | 960 | 2000 |
| - ПВ = 40% | 450 | 780 | 1650 |
| - ПВ = 60% | 380 | 600 | 1400 |
| - ПВ = 100% | 314 | 450 | 1000 |
| Ход якоря, мм: | |||
| - номинальный | 5,0 | 5,5 | 6,0 |
| - полный | 10 | 9 | 12 |
| Время срабатывания при номинальном ходе якоря, не более, с | 0,40 | 0,40 | 0,50 |
| Потребляемая мощность, не более, Вт, при: | |||
| - ПВ = 25% | 192 | 240 | 340 |
| - ПВ = 40% | 140 | 150 | 215 |
| - ПВ = 60% | 100 | 100 | 140 |
| - ПВ = 100% | 50 | 60 | 85 |
| Масса электромагнита, не более, кг | 6,5 | 11,5 | 33,5 |
Габаритные и присоединительные размеры электромагнитов серии МПТ

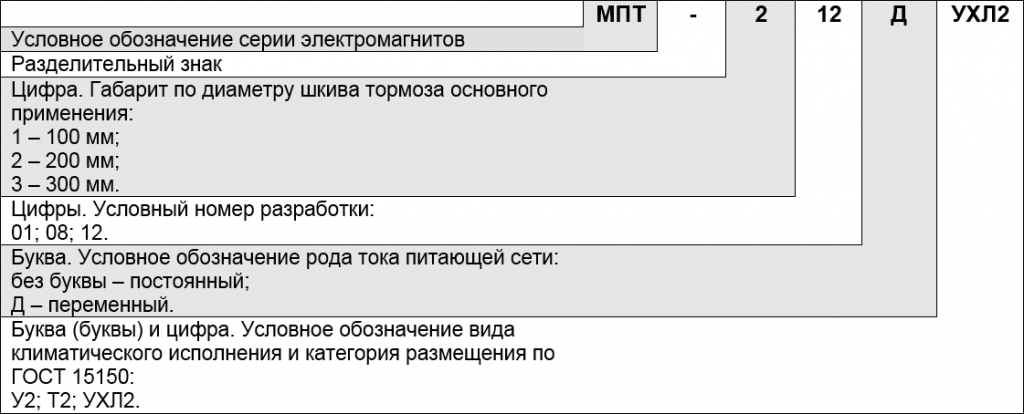

Структура условного обозначения приводов серии МПТ
