Привод электромагнитный серии КЭП для тормозных устройств
Приводы электромагнитные серии КЭП предназначены для применения в качестве исполнительного механизма в тормозных устройствах больших габаритов. Приводы серии КЭП полностью заменяют электромагниты серии КМТ, при этом вес приводов серии КЭП меньше в 4 раза, а потребляемая мощность – в 5-10 раз. Наиболее широко приводы КЭП используются при производстве и ремонте эскалаторов, а также на предприятиях металлургической отрасли.
Конструкция электромагнита:
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Электромагниты серии КЭП предназначены для включения в сеть переменного тока напряжением 220 В и 380 В частотой 50 Гц через блок питания типа БПС2. Для правильной работы электромагнита, исполнительный механизм должен обеспечить полное срабатывание электромагнита до упора.
- Электромагнит изготавливается в тянущем исполнении.
- Степень защиты приводов – IP44.
Основные технические параметры
| Наименование параметра | Величина параметра | ||||
| КЭП350 | КЭП500 | КЭП800 | КЭП1000 | КЭП1300 | |
| Номинальное рабочее напряжение постоянного тока: | |||||
| - включения, В | 220; 380 | 380 | 380 | 380 | 380 |
| - удержания, В | 14; 24 | 24 | 24 | 24 | 24 |
| Номинальное тяговое усилие, Н | 350 | 500 | 800 | 1000 | 1300 |
| Номинальный ход якоря, мм | 50 | 50 | 65 | 80 | 80 |
| Время втягивания якоря, с | 0,35 | 0,45 | 0,5 | 0,65 | 0,65 |
| Время возврата якоря, с | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 |
| Частота включений в час, вкл/час | 300 | 300 | 300 | 250 | 250 |
| Потребляемая мощность в режиме удержания, Вт | 20,0 | 25,0 | 30,0 | 40,0 | 50,0 |
| Масса якоря, не более, кг | 1,2 | 3,0 | 4,0 | ||
| Масса электромагнита, кг | 10,5 | 16,0 | 38,0 | ||
Габаритные и присоединительные размеры электромагнитов серии КЭП
| Тип | Размеры номинальные, мм | ||||||||||
| А | В | В1 | С | Д | Д1 | Д2 | Н | Н1 | Н2 | Н3 | |
| КЭП - 350 | 82 | 100 | 144 | 12 | 12 | М8 | 25 | 146 | 23 | 41 | 12 |
| КЭП - 500 | 115 | 135 | 174 | 20 | 12 | М10 | 30 | 188 | 30 | 41 | 15 |
| КЭП - 800 | 150 | 185 | 216 | 20 | 20 | М12 | 40 | 240 | 40 | 70 | 20 |
| КЭП - 1000 | |||||||||||
| КЭП - 1300 | |||||||||||

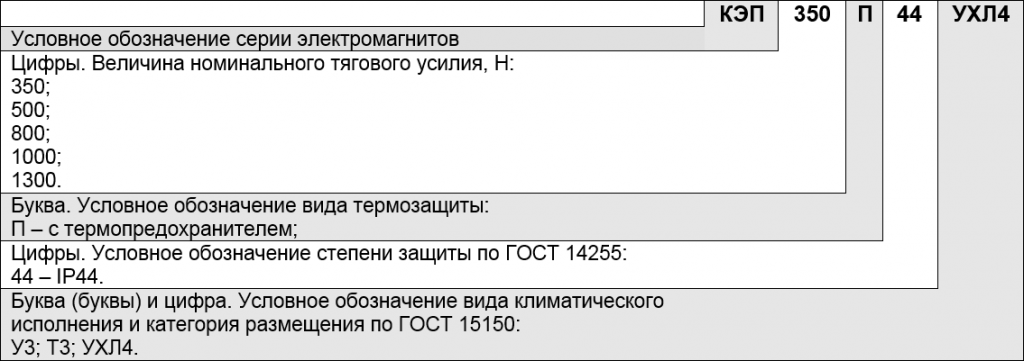

Структура условного обозначения приводов серии КЭП
