Преобразователи сигналов модели CSG.859 используются в качестве устройства для преобразования входных среднеквадратических данных в выходные значения такого же типа. Данные сигналы, полученные на выходе, являются постоянными унифицированными или нормированными.
Данные устройства при работе преобразовывают импульсы переменного тока и напряжения.
Преобразователи CSG.859 могут применяться в различных клеммных коробках или электрических шкафах. Подключение происходит благодаря использованию монтажной DIN-рейки.

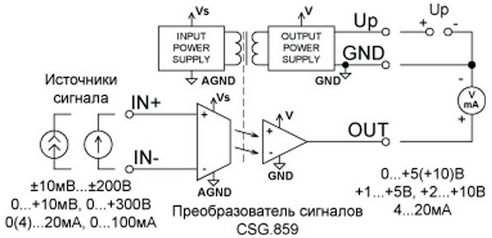

рис.1 - Электрическая схема преобразователя сигналов CSG.859
Функциональное предназначение
Преобразователи импульсов постоянного тока поддерживают такой функционал:
- фильтрацию, поступающего на вход, сигнала;
- развязку гальванического типа между импульсами входа/выхода;
- зависимость входных/выходных сигналов друг от друга.
Технические характеристики
|
Параметр |
Значение параметра |
|
Уровень колебаний переменного напряжения диапазоном |
От 0…50 мВ до 0…400 В СКЗ |
|
Вид клемм, используемых для проводов сечением |
Пружинные 1,5 мм *2 |
|
Уровень колебаний сигнала переменного тока на входе диапазоном |
От 0…1 А До 0…5 А СКЗ |
|
Рабочий режим температур |
-40°С …+60°С |
|
Диапазон сигналов на выходе |
0…2,5 В, 0…5 В, 1…5 В, 0…10 В, 2…10В, 4…20 мА |
|
Размеры преобразователя |
6х93,5х63,7 мм |

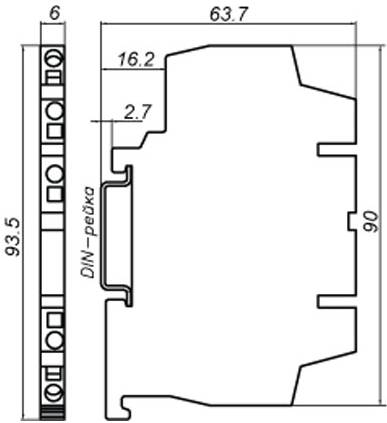

рис.2 - Схема габаритных размеров преобразователя сигналов CSG.859
Обозначение при заказе
CSG.859.AAAA.BBBB.CC, где:
- CSG.859 – обозначение преобразователя.
- AAAA –сигнал на входе, в диапазоне:
|
Номер |
Обозначение |
Сигнал |
|
61 |
5002 |
0...50 мВ AC |
|
62 |
7502 |
0...75 мВ |
|
63 |
1012 |
0...100 мВ |
|
64 |
1512 |
0...150 мВ |
|
65 |
2512 |
0...250 мВ |
|
66 |
5012 |
0...500 мВ |
|
67 |
1022 |
0...1 В |
|
68 |
5022 |
0...5 В |
|
69 |
1032 |
0...10 В |
|
70 |
2032 |
0...20 В |
|
71 |
5032 |
0...50 В |
|
72 |
1042 |
0...100 В |
|
73 |
1242 |
0...120 В |
|
79 |
1342 |
0...125 В |
|
74 |
1542 |
0...150 В |
|
75 |
2042 |
0...200 В |
|
76 |
2542 |
0...250 В |
|
77 |
3042 |
0...300 В |
|
78 |
4042 |
0...400 В |
|
81 |
1024 |
0...1 А АС |
|
82 |
2024 |
0...2 А |
|
83 |
5024 |
0...5 А |
- BBBB – Сигнал на выходе, диапазон:
|
Номер |
Обозначение |
Сигнал |
|
2 |
2521 |
0...+2,5 В |
|
3 |
5021 |
0...+5 В |
|
4 |
4021 |
+1...+5 В |
|
5 |
1031 |
0...+10 В |
|
6 |
8021 |
+2...+10 В |
|
9 |
4213 |
4...20 мА |
- CC – диапазон частоты входного сигнала:
|
Номер |
Обозначение |
Диапазон |
|
3 |
61 |
45...60 Гц |
