Преобразователь PSA-01
Разделители токов PSA-01 представляют собой системы преобразования электрических сигналов, отличающиеся наличием гальванической развязки. С помощью этих устройств производится преобразование входных сигналов напряжения (постоянный ток) в нормированные гальванически разделенные выходные сигналы напряжений также постоянного тока.
Функционирование преобразователя
Система преобразования PSA-01 предоставляет возможность совершать линейное преобразование и нормирование выходного электрического сигнала, поступившего от различных измерительных датчиков и иного рода электронных блоков, которые на выходе имеют стандартные или нестандартные электрические сигналы.

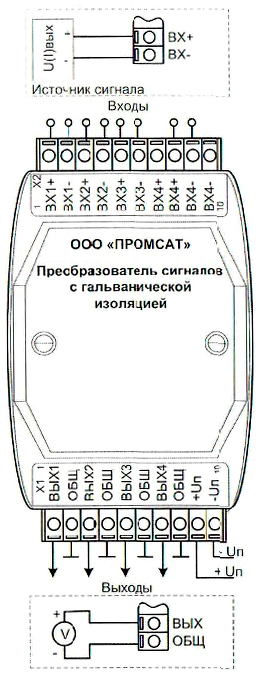

Схема подключения преобразователя PSA-01
Сигнал, который поступает на вход преобразователя, проходит через оптронную развязку к выходному блоку, в котором происходит его фильтрация и формирование выходного сигнала с требуемыми параметрами. Встроенный DC↔DC преобразователь, имеющий трансформаторную развязку, производит питание как входных, так и выходных цепей.

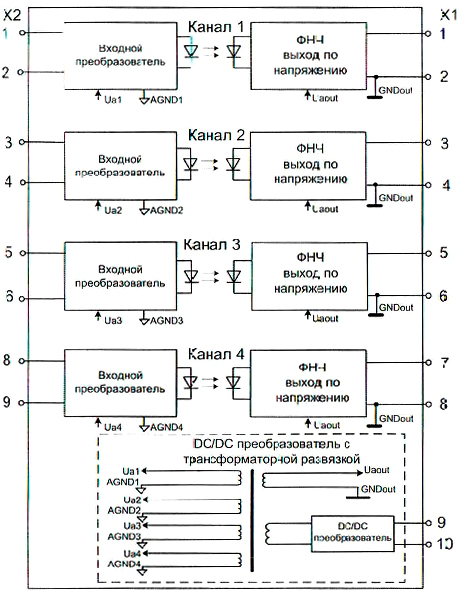

Функциональная схема преобразователя PSA-01
Конструкционное исполнение
Конструкционно преобразователь PSA-01 реализован в виде пластикового корпуса, который выполнен как две полые крышки, соединяемые с помощью защелок. Внутри такой корпусной конструкции расположена печатная плата, имеющая 10 контактных разъемов.
Чтобы обеспечить эффективную защиту размещенных на плате радиоэлементов, она покрывается защитным изоляционным слоем из акрилового лака. Вся конструкция корпуса крепится на стандартную DIN-рейку для настенного монтажа.

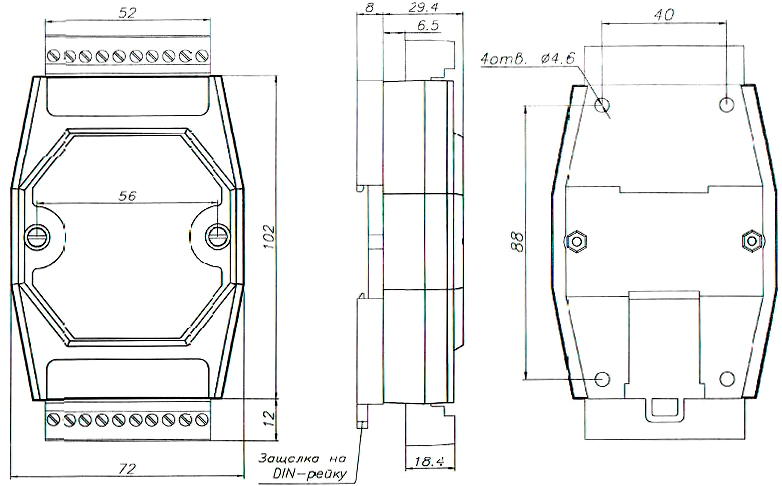

Габаритные и установочные размеры PSA-01
Технические характеристики
|
Число рабочих каналов: |
1 |
|
Интервал регулировки входного сигнала: |
до +300 В |
|
Диапазон изменений выходных сигналов: |
до +10 В |
|
Значение входного сопротивления: |
не меньше 1 МОм |
|
Предел допускаемой погрешности: |
0.25% |
|
Время установки сигнала: |
не больше 0ю1 сек |
|
Рабочий частотный интервал: |
0….10 Гц |
|
Выходное сопротивление: |
не больше 0.1 Ом |
|
Величина сопротивления нагрузки: |
не меньше 5 кОм |
|
Параметры питания преобразователя: |
=+10….+30 В |
|
Показатель потребляемой мощности: |
0.3 Вт |
|
Степень защищенности: |
IP20 |
Эксплуатационные условия
Преобразователи PSA-01 предназначены для применения в условиях закрытых помещений, среда которых не имеет в своем составе токопроводящей пыли. Температурный режим в помещении должен соблюдаться в пределах значений от -100С до +600С, а значение относительной влажности воздуха может меняться в интервале значений от 35 до 95% при температуре не выше +350С. Хранить устройство можно при температурах от -200С до +700С.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
