Преобразователь ПС-42
Преобразователь ПС-42 используется при необходимости преобразовать ШИМ-сигналы в выходной унифицированный сигнал постоянного тока. В данном типе преобразования присутствует трехуровневая изоляция между входами, выходами и цепью питания.
Область использования
Применяется данный прибор в различных промышленных предприятиях, как прибор для автономного и/или системного использования.
Конструкция
Материал изготовления блока- пластмасса. Монтируется блок с помощью DIN-рельс, которые прикрепляются к задней стенке блока. На лицевой панели блока находятся световые индикаторы. Для подключения внешних цепей используются разьем-клеммы, расположенные сверху.

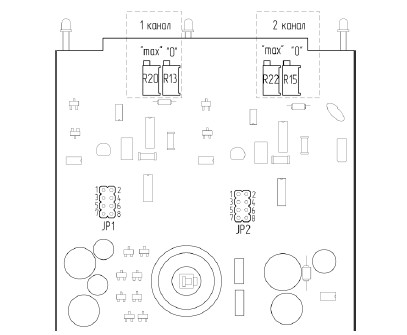

рис. 1 -Схема расположения органов регулирования и элементов настройки ПС-42
Функционально, данное устройство состоит из узлов: входное устройство, усилитель, преобразователь напряжение-ток (рис.).
Технические характеристики
Количество независимых каналов |
2 |
|
Входной импульсный сигнал: |
||
|
от 0,1 до 120 сек |
|
|
для логического "0" |
от 0 до 7 В, |
для логической "1" |
от 20 до 30 В |
|
Диапазон изменения выходного сигнала |
||
|
0-5 мА |
|
|
0-20 мА, 4-20 мА |
|
|
0-10 В |
|
Погрешность |
не более ±0,5% |
|
Электрическое сопротивление изоляции при 20°С и влажности не более 80%: |
20 МОм |
|
Напряжение постоянного тока |
24 В ± 15% |
|
Ток потребления одного канала |
не более 80 мА |
|
Вес |
500 г |
|
Размеры |
75х100х110 мм |
|
Степень защиты корпуса |
IP30 |
|
Крепление |
с использованием рельсы DIN35х7,5 EN50022 или настенное |

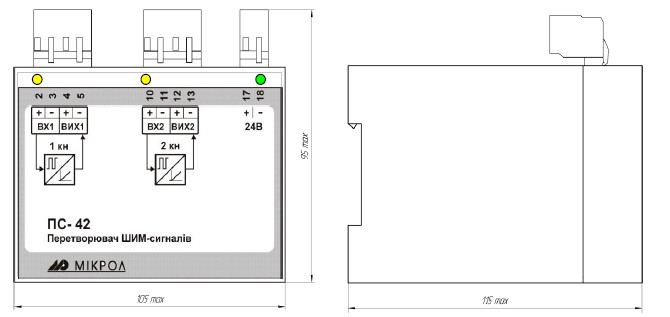

рис. 2 - Габаритные размеры ПС-42
Условия подключения
Подключение блока должно осуществляться в соответствии со схемой на рис.3

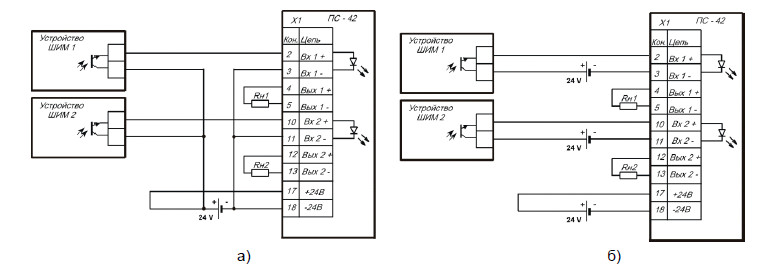

рис. 3 - Схема подключений блока ПС-42
а) – с одним источником питания; б) – с отдельными источниками питания.
