Преобразователи измерительные МТМ402-16 (МТМ292)

2 100

* ориентировочная цена, требуется уточнение

Наличие: в наличии есть
Артикул:
10712
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Преобразователи измерительные МТМ402-16 (МТМ292) предназначен для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), термопреобразователей сопротивления (ТС), унифицированных сигналов постоянного тока 0…5 мА, 0…20 мА, 4…20 мА,напряжения 0…100 мВ, дискретных сигналов электроконтактных датчиков (ЭКД) в любом сочетании; отображения измеряемых параметров на цифровом индикаторе с возможностью масштабирования тока и напряжения; формирования выходных токовых сигналов по каждому каналу.

Исполнение

Шифр Вход Взрывозащита входных цепей Выходные сигналы силы постоянного тока Монтаж
МТМ402-16 0…5мА, 0…20мА, 4…20мА, 0…100мВ нет нет Щитовой
ТП, ТС есть
МТМ402-16Т 0…5мА, 0…20мА, 4…20мА, 0…100мВ нет есть Щитовой
ТП, ТС есть

Конструкция

Преобразователи МТМ402-16 (МТМ292) состоят из одного блока, предназначенного для щитового монтажа, и выполнены в металлических корпусах 42ТЕ PROFITRONIK 19 (или аналогичных) со степенью защиты IP54 по ГОСТ 14254-96 (МЭК 529-89). Преобразователи крепятся в щите при помощи двух струбцин ААЛУ.301533.003.

Корпус преобразователей состоит из обечайки в виде прямой призмы с усеченными ребрами, задней панели, крепящейся к обечайке четырьмя винтами М4, на которой расположены пять цилиндрических сальников для ввода кабелей питания, цепей сигнализации, цепей интерфейса RS485 и цепей выходных сигналов постоянного тока, одной прямоугольной панели-сальника для ввода входных искробезопасных цепей (от кросс-коробки термокомпенсационной МТМ ККТ ААЛУ.408723.000), и передней панели.

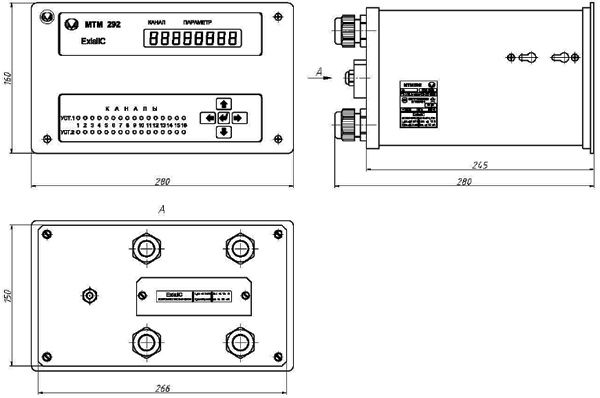

Рис.1. Схема преобразователей МТМ402-16 (МТМ292)
Рис.1. Схема преобразователей МТМ402-16 (МТМ292)

Технические характеристики

Число каналов преобразования 16
Цикл опроса всех каналов, не более 4 сек
Напряжение питания AC 220 В +10% -15%
Потребляемая мощность, не более 60 ВА
Пусковой ток, не более 6 А при 250 В
Диапазон рабочих температур +5…+50 °C
Основная погрешность при измерении сигналов ТП и ТС см. таблицу погрешностей
Основная погрешность при измерении сигналов I и U 0.25%
Коммутационная способность выходов сигнализации 50 В / 50 мА
Коммутационная способность групповых цепей сигнализации 250 В / 1 А
Максимальная коммутируемая мощность цепями групповой сигнализации DC - 60 Вт
AC - 125 ВА
Входное сопротивление, для входных токовых сигналов, не более 10 Ом
Степень защиты корпуса IP54
Масса, не более 6 кг

Эксплуатация

Преобразователи МТМ402-16 (МТМ292) предназначены для эксплуатации в следующих условиях:

  • температура от 5 °С до 50 °С и относительная влажность окружающего воз-духа до 80 % при температуре 35 °С и более низких значениях температуры без конденсации влаги;
  • атмосферное давление от 84 кПа до 106,7 кПа;
  • синусоидальная вибрация с частотой от 5 Гц до 25 Гц и амплитудой смещения 0,1 мм;
  • постоянные магнитные поля и (или) переменные поля сетевой частоты с напряженностью до 400 А/м.
