Преобразователь давления МЭД 22364, МЭД 22365
Преобразователи давления МЭД 22364, МЭД 22365 представляют собой устройства, обеспечивающие непрерывный процесс преобразования избыточных и вакуумметрических давлений в унифицированные выходные сигналы переменного тока. Выходной сигнал формируется посредством изменений взаимной индуктивности.
Функциональное применение
Манометр МЭД 22364, МЭД 22365 предназначен для установки на стационарное оборудование для применения совместно с вторичными взаимозаменяемыми дифференциально-трансформаторными устройствами, системами централизованного контроля и иными электронными измерительными и исполнительными приборами, способными принимать сигналы взаимоиндуктивности.
Устройство и работа
Принцип функционирования преобразователя МЭД 22364, МЭД 22365 основан на применении в конструкции преобразователя упругого чувствительного элемента, деформируемого под воздействием на него давления. В качестве этого элемента используется трубчатая, прикрепленная к держателю.
При воздействии на чувствительный элемент давления измеряемой среды (жидкая или газовая) происходит деформирование чувствительного элемента, что приводит к пропорциональному смещению конца пружины и связанного с ней сердечника трансформатора дифференциального типа. Перемещение сердечника приводит к изменению величины взаимоиндуктивности.
Принцип взаимозаменяемости, поддерживаемый МЭД 22364, МЭД 22365-преобразователями, обеспечивает совместную работу одного вторичного устройства сразу с несколькими приборами. Это осуществляется посредством последовательного подключения точек измерения. Благодаря таким возможностям можно заменять вышедший из строя прибор без тарировки комплекта.

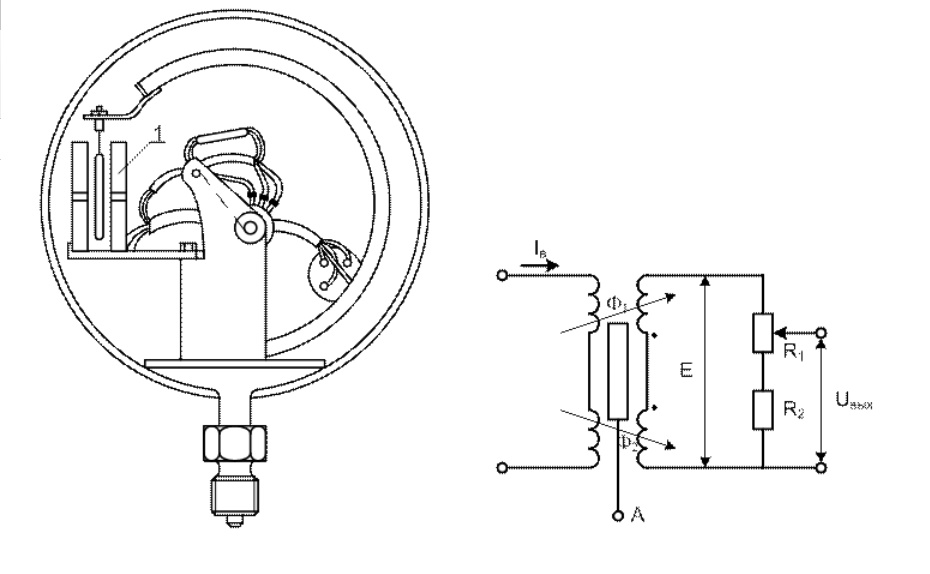

рис. 1 - Схема манометра МЭД 22364, МЭД 22365 с дифференциально-трансформаторным
преобразователем
Технические характеристики МЭД 22364, МЭД 22365
|
Верхнее предельное значение для измерения избыточного давления: |
1 кгс/см2 |
|
Выходной сигнал устройства: |
взаимоиндуктивность 0…10 мГн |
|
Показатель класса точности: |
1 и 1,5 |
|
Предельная величина погрешности: |
1% |
|
Величина частоты тока питания: |
50 Гц |
|
Диапазон рабочих температур, показатель влажности: |
-300С…+500С, 80% |
|
Показатель вероятности безотказного функционирования на протяжении 2000 часов: |
0,98 |
|
Вес устройства: |
2 кг |
