Преобразователь ПНС-430 представляет собой систему преобразования переменного тока. С помощью этого прибора осуществляется процесс преобразования сигналов переменного тока в аналоговые токовые импульсы. Диапазон преобразуемых импульсов находится в пределах от 4 до 20 мА.
Область применения
Преобразователи ПНС-430 нашли широкое применение в системах управления и контроля течением технологических процессов. Эти устройства входят в состав АСУТП предприятий металлургической, машиностроительной, энергетической и химической промышленности. Также токовые преобразователи ПНС-430 широко применяются в измерительно-вычислительных комплексах и системах.

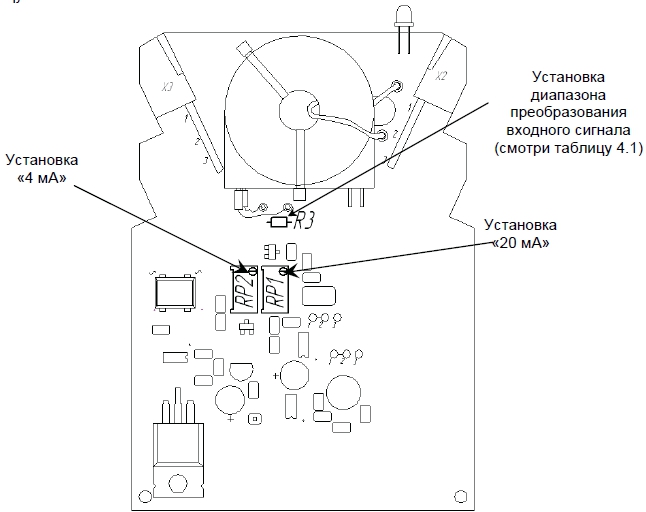

Схема расположения элементов контролля настройки
Конструкционные особенности и работа устройства
Преобразователи ПНС-430 выполнены в виде блочного устройства с литым ударостойким корпусом из пластика. На задней стенке прибора прикреплен монтажный захват, с помощью которого преобразователь крепится к 35-миллиметровой DIN-рейке.

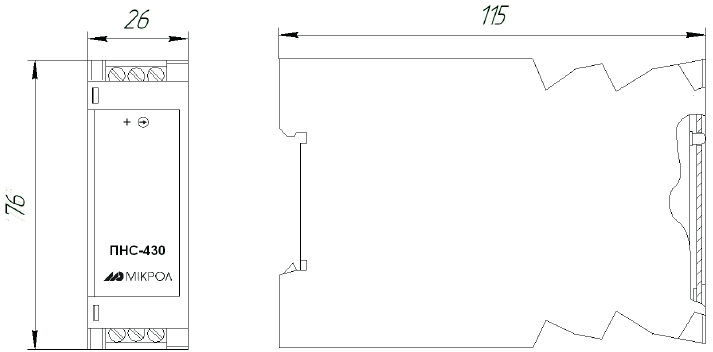

Схема габаритных размеров ПНС-430
Процесс преобразования осуществляется с помощью функциональной платы печатного монтажа, на которой расположены радиоэлементы. На вход платы подеется сигнал переменного тока величиной от 0 до 5А. Выбор требуемой величины входного импульса в приведенном интервале значений осуществляется при помощи резистора со сменным сопротивлением. После преобразования, на выходе преобразователя ПНС-430, получают аналоговый пассивный сигнал в пределах значений от 4 до 20 мА. Точность преобразования импульсов составляет не хуже 0,4%. О функционировании преобразователя свидетельствует светодиод, который выходит в отверстие на передней панели.

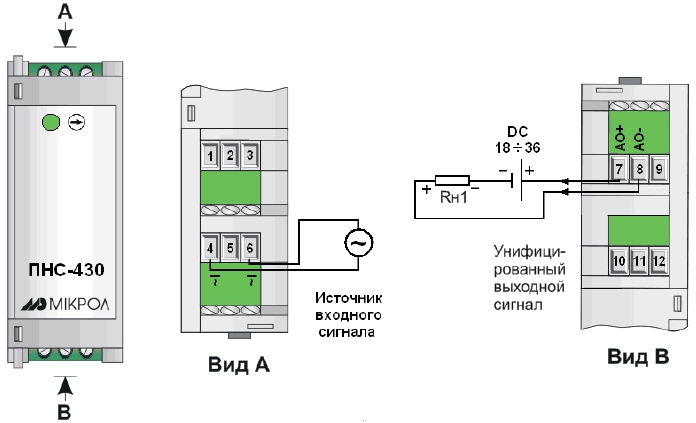

Схема внешних соединений преобразователя ПНС-430
Технические характеристики
|
Величина диапазона импульса на входе: |
0-1 А; 0-5 А |
|
Показатель силы тока для выходного сигнала при сопротивлении менее 500 Ом: |
4-20 мА |
|
Параметр максимальной величины погрешности при преобразовании входного сигнала по отношению к номинальному интервалу значений сигнала на выходе: |
0,004 |
|
Величина предельной перегрузки относительно диапазона значений выходного сигнала: |
5 |
|
Параметр наибольшей продолжительности перегрузки: |
5 сек |
|
Диапазон величины напряжения питания: |
18-36 В |
|
Показатели размеров: |
7,6х2,6х11,5 см |
|
Значение массы: |
0,13 кг |
Обозначение при заказе
Пример записи: ПНС-430-А, где:
- A - код аналогового входа:
- 01 – от 0 А до 1 А;
- 02 – от 0 А до 5 А.
