Преобразователь ПТ
Измерительный преобразователь температуры ПТ служит для измерения и преобразования значения температуры жидкостей, газов и сыпучих веществ в аналоговый или кодовый электрический сигнал на выходе. Исследуемое вещество не должно вступать в реакции с материалом поверхности преобразователя сопротивления. Устройство входит в категорию интеллектуального микропроцессорного оборудования и является взрывозащищенным и устойчивым к вибрациям.
Преобразователь температуры ПТ находит применение в отраслях промышленности, связанных с добычей и обработкой нефти и газа, а также в других сферах коммунальных услуг. Также устройство можно включать в состав измерительной аппаратуры при контроле расхода жидких или газообразных продуктов.
Устройство и работа
Прибор состоит из 2 элементов: микропроцессора в отдельном корпусе и блока термопреобразователя сопротивления. Аппарат можно размещать как в помещении, так и на открытом пространстве. Крепить разрешено в любом рабочем положении на корпусе емкости с исследуемым веществом.
Устройство относится к группе:
- Преобразователей с линейной зависимостью сигнала на выходе от температуры.
- С гальванической связью между входными и выходными линиями.
- Преобразователей, у которых регулировка диапазона происходит во время работы.
Устройство допускается к эксплуатации при температуре -40°C…60°C и относительной влажности воздуха 95% при 35°C.
Список модификаций
Устройство выпускается в 2 вариантах:
- ПТ-М: термопреобразователь сопротивления изготовлен из меди.
- ПТ-П: термопреобразователь сопротивления изготовлен из платины.
Технические характеристики
|
Диапазон измерения температуры для ПТ-М, °C |
-50…150 |
|
Диапазон измерения температуры для ПТ-П, °C |
-100…400 |
|
Параметры выходного аналогового сигнала |
Ток: 4 – 20 мА Напряжение: 0,8 – 3,2 В |
|
Допустимый предел дополнительной погрешности, % |
±0,1 |
|
Значение тепловой инерции устройства, °C |
≤20 |
|
Напряжение питания от внешнего источника тока, В |
7 – 36 |
|
Потребляемая мощность при преобразовании температуры в цифровой сигнал или сигнал напряжения постоянного тока, Вт |
0,25 |
|
Потребляемая мощность при преобразовании температуры в сигнал постоянного тока, Вт |
0,75 |
|
Масса устройства, кг |
1 |
|
Габариты преобразователя, мм |
60*135*175 |
|
Наработка на отказ в среднем |
80 000 часов |
|
Средний срок службы |
12 лет |

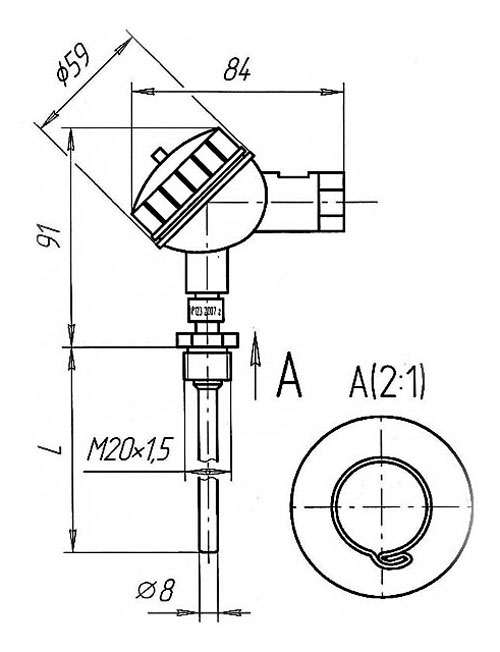

Схема габаритов преобразователя
