Термопреобразователь ТСП-1390В служит для измерения температуры теплоносителя воды, бетона, металла, пара и пароводяной смеси, дезактивирующего раствора, воздуха, щелочи, кислот и масла. Данные термопреобразователи используются на атомных электростанциях. Головки термопреобразователей ТСП-1390В имеют пылевлагозащищенное исполнение.

Технические характеристики

Диапазон измеряемых температур: -50 ... +400 ^оС
Обозначение НСХ преобразования (ГОСТ 6651): 50П, 100П
Класс допуска (ГОСТ 6651): В
Количество чувствительных элементов:
- для рис. 1-6, 9-11: 1
- для рис. 7, 8, 12-14: 2
Условное давление измеряемых сред Ру:
- для рис. 1, 3: 18 МПа
- для рис. 10, 11, 13, 14: 6,3 МПа
- для остальных рис.: 0,63 МПа
Материал защитной арматуры: сталь 08Х18Н10Т
Материал головки: сталь 12Х18Н10Т
Преобразователи имеют в головке:
- рис. 1-5, 8-11: 2 сальниковых ввода
- рис. 6, 7, 12, 13, 14: 1 сальниковый ввод

рис.1,3	l,мм	100						250
	L,мм	120	250	320	630	1250	2500	120	250
	l,мм	250		320
	L,мм	320	630	250	320	630
Рис.2,4	L,мм	500	1250	1600	2500	3200	3550	4000	4500
		4750	5000	5600	6300	7100	7500	8000	8500
		9000	10000	11200	12500	14000	16000	18000	20000
Рис.5,7	D,мм	7,5	6,5		4
	l,мм	60			120
	L,мм	100	400	80	100	120	160	200
	D,мм	4
	l,мм	120
	L,мм	250	320	400	630	800	1000	1250	1600
	D,мм	4
	l,мм	120
	L,мм	2000	3150
Рис.6,8	l,мм	120
	L,мм	80	100	120	160	200	250	320	400
	l,мм	120
	L,мм	630	800	1000	1250	1600	2000	3150
Рис.9	L,мм	320	500	1000	1250
Рис.10	L,мм	80	100	120	160	200	250	320	400
Рис.10	L,мм	500	630	800	1000	1250	1600	2000	2500
Рис.11	L,мм	120	160	200	250	320	400	500	800
Рис.11	L,мм	1000
Рис.13	L,мм	80	120	160	200	250	320	400	500
Рис.13	L,мм	630	800	2000
Рис.14	l,мм
	L,мм	120	400	500	630	120	160	200	250
	l,мм
	L,мм	320	400	500	1000

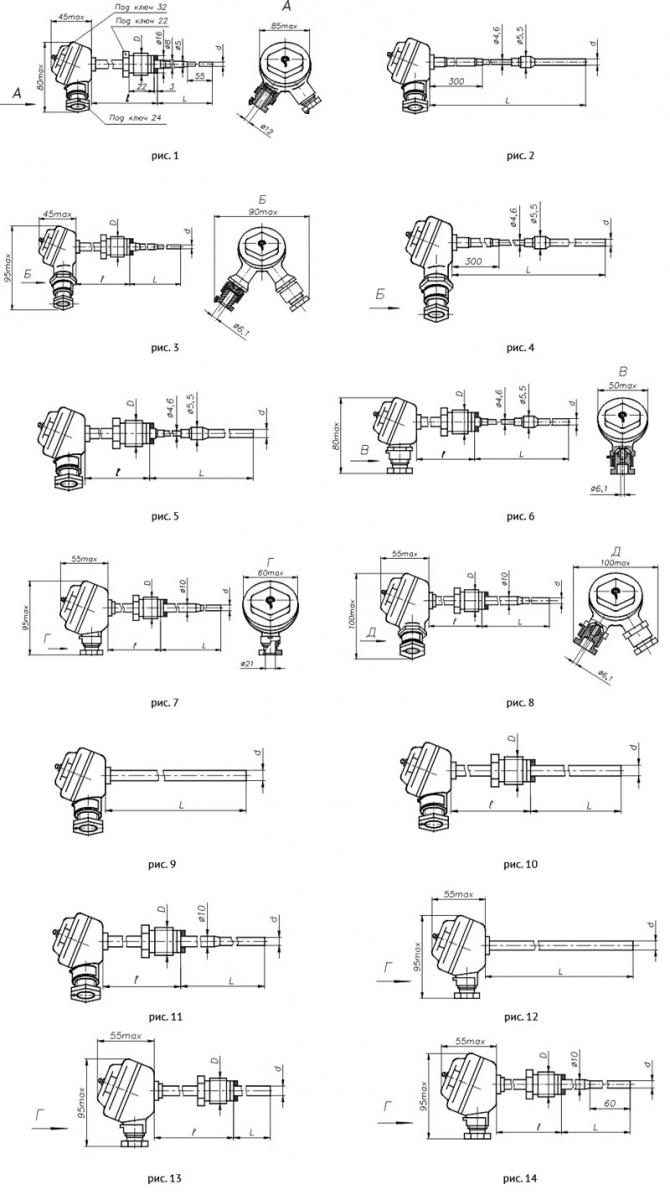

Габариты преобразователя ТСП-1390В

Габариты преобразователя ТСП-1390В
