Преобразователь ELL 4016-222-40
Преобразователь ELL 4016-222-40 предназначен для прецизионного управления скоростью, моментом или позицией двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

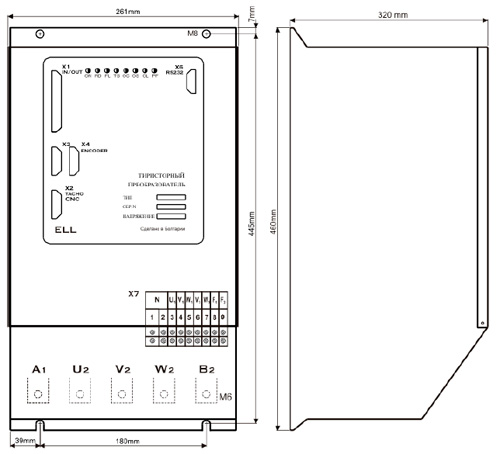

Рис.1. Габаритный чертеж преобразователя ELL 4016-222-40
Технические характеристики
| Преобразователь, тип: | 4016 |
| Номинальный ток якоря, A | 165 |
| Максимальный ток якоря, A | 335 |
| Напряжение силового питания, V | 3х380,+10 / –15% |
| Частота силового напряжение питания, Hz | 45 ÷ 65 |
| Максимальное напряжение якоря, V | 440 |
| Динамическое токоограничение якоря | Программируемое по функцию1/n |
| Максимальный диапазон номинального тока возбуждения, A | 4.7 / 12 / 20 |
| Максимальное напряжение возбуждения | 320VDC при UF= 380VAC |
| Датчик обратной связи по скорости/ позиции | Тахогенератор, энкодер или ЭДС/энкодер |
| Задание для скорости | Аналоговое / параллельный код /серийный интерфейс |
| Задание для позиции | Внутреннее цифровое задание /серийный интерфейс |
| Диапазон регулирования скорости | 1:10000 |
| Ориентированное торможение | Встроенное |
| Максимальное напряжение тахогенератора, V | ± 193при NMAX |
| Аналоговый вход | ±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком |
| Аналоговыe выходы | 2выхода,±10V, 2 mA |
| Цифровые входы | 18 входов, ± 24V, 10mA |
| Цифровые выходы | 5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A |
| Серийные интерфейсы | RS232Cдо 9600 bps RS422/RS485 до 115 200 bps |
| Режим работы | Продолжительный S1 |
| Степень защиты | ІP 20 |
Работа устройства
Преобразователи ELL 4016-222-40 являются новым поколением тиристорных преобразователей, разработанных на базе современных цифровых технологий (DSP/FPGA), что обеспечивает приводу разнообразные функциональные возможности, высокую надежность и стабильность эксплуатационных характеристик.
Преобразователи обеспечивают четырeквадрантноe двухзонное управление скоростью двигателя с возможностью для работы в трех зонах.
- первая зона – работа с постоянным крутящим моментом;
- вторая зона – работа с постоянной мощностью;
- третья зона – работа с уменьшением мощности.
Устройство предназначено для применения на оборудовании различного типа, выполняющем операции резания или механической обработки, полировки, гибки, шлифовки или выпрямления. Устройство применимо в различных областях промышленности, таких как металло- и деревообрабатывающая промышленность, обработка листового металла, камня, резины, текстиля и прочее.
Эксплуатация
Тиристорные преобразователи серии ELL 4016-222-40 могут работать, сохранятся и транспортироваться при следующих условиях:
- температура окружающей среды – от 0º до 50º С;
- максимальная относительная влажность воздуха 80% при температуре 30º С;
- высота над уровнем моря – не более 1000 м;
- взрывобезопасная среда без наличия агрессивных газов и пара в концентрации, разрушающей металлы и изоляцию, и не должна быть насыщена токопроводящей пылью;
- в закрытых помещениях, без наличия прямого воздействия солнечной радиации;
- допустимые вибрации частотой от 1 до 35 Hz и ускорение не более 4,9 m/s2.
