Преобразователь ELL 4003-222-40
Преобразователь ELL 4003-222-40 обеспечивает четырeквадрантноe двухзоновое управление скорости двигателя с возможностью для работы в до трех зонах.
Конструкция
Компоненты преобразователей серии ELL 4003-222-40 расположены в металлическом корпусе, в нижней и верхней части его задней стены расположены крепежные отверстия. На дне корпуса прикреплен радиатор на котором монтированы силовые элементы. Над силовыми элементами прикреплена плата, на которой монтированы импульсные разделительные трансформаторы, фильтровальные группы и предохранители. Процессорная плата с интерфейсными разьемами и индикациями монтирована на лицевой панели.

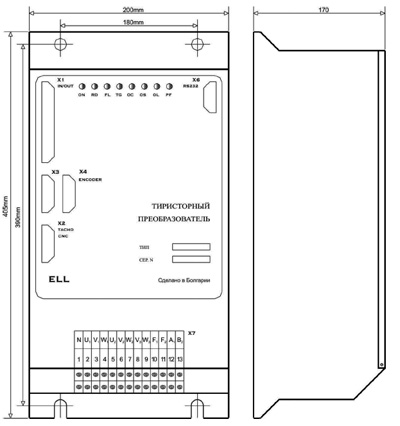

Рис.1. Чертеж преобразователя ELL 4003-222-40
Технические характеристики
|
Преобразователь, тип: |
4003 |
|
Номинальный ток якоря, A |
30 |
|
Максимальный ток якоря, A |
60 |
|
Напряжение силового питания, V |
3х380,+10 / –15% |
|
Частота силового напряжение питания, Hz |
45 ÷ 65 |
|
Максимальное напряжение якоря, V |
440 |
|
Динамическое токоограничение якоря |
Программируемое по функцию 1/n |
|
Максимальный диапазон номинального тока возбуждения, A |
4.7 / 12 / 20 |
|
Максимальное напряжение возбуждения |
320VDC при UF= 380VAC |
|
Датчик обратной связи по скорости/ позиции |
Тахогенератор, энкодер или ЭДС/энкодер |
|
Задание для скорости |
Аналоговое / параллельный код /серийный интерфейс |
|
Задание для позиции |
Внутреннее цифровое задание /серийный интерфейс |
|
Диапазон регулирования скорости |
1:10000 |
|
Ориентированное торможение |
Встроенное |
|
Максимальное напряжение тахогенератора, V |
± 193при NMAX |
|
Аналоговый вход |
±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком |
|
Аналоговыe выходы |
2выхода,±10V, 2 mA |
|
Цифровые входы |
18 входов, ± 24V, 10mA |
|
Цифровые выходы |
5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A |
|
Серийные интерфейсы |
RS232Cдо 9600 bps RS422/RS485 до 115 200 bps |
|
Режим работы |
Продолжительный S1 |
|
Степень защиты |
ІP 20 |
