Преобразователь ELL 4011-222-40

Форма заявки
Наличие: в наличии есть
Артикул:
11304
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Преобразователь ELL 4011-222-40 используется для управления двигателями постоянного тока с независимым возбуждением, номинальный ток якоря 110А, реверсивный, питание от трехфазной сети 3х400В, максимальный диапазон тока возбуждения 12.0А, основные режимы работы - с управлением позицией от внутреннего задания, с управлением позицией с импульсным заданием и с функцией активной компенсации механического люфта, без модуля аналоговых выходов.

Эксплуатация

Тиристорные преобразователи серии ELL 4011-222-40 могут работать, сохранятся и транспортироваться при следующих условиях:

  • температура окружающей среды – от 0º до 50º С;
  • максимальная относительная влажность воздуха 80% при температуре 30º С;
  • высота над уровнем моря – не более 1000 м;
  • взрывобезопасная среда без наличия агрессивных газов и пара в концентрации, разрушающей металлы и изоляцию, и не должна быть насыщена токопроводящей пылью;
  • в закрытых помещениях, без наличия прямого воздействия солнечной радиации;
  • допустимые вибрации частотой от 1 до 35 Hz и ускорение не более 4,9 m/s2.

Область применения

Преобразователь используется:

  • для деревообрабатывающих станков,
  • для станков с ЧПУ,
  • для станков производящих мебель,
  • для фрезерных станков,
  • для строгальных станков,
  • для резьбонарезных станков,
  • для токарных станков,
  • для сверлильных станков,
  • для шлифовальных станков,
  • для зубообрабатывающих станков

Технические характеристики

Преобразователь, тип:

4011

Номинальный ток якоря, A

110

Максимальный ток якоря, A

220

Напряжение силового питания, V

3х380,+10 / –15%

Частота силового напряжение питания, Hz

45 ÷ 65

Максимальное напряжение якоря, V

440

Динамическое токоограничение якоря

Программируемое по функцию1/n

Максимальный диапазон

номинального тока возбуждения, A

4.7 / 12 / 20

Максимальное напряжение возбуждения

320VDC при UF= 380VAC

Датчик обратной связи по скорости/ позиции

Тахогенератор, энкодер или ЭДС/энкодер

Задание для скорости

Аналоговое / параллельный код /серийный интерфейс

Задание для позиции

Внутреннее цифровое задание /серийный интерфейс

Диапазон регулирования скорости

1:10000

Ориентированное торможение

Встроенное

Максимальное напряжение

тахогенератора, V

± 193при NMAX

Аналоговый вход

±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком

Аналоговыe выходы

2выхода,±10V, 2 mA

Цифровые входы

18 входов, ± 24V, 10mA

Цифровые выходы

5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A

Серийные интерфейсы

RS232Cдо 9600 bps

RS422/RS485 до 115 200 bps

Режим работы

Продолжительный S1

Степень защиты

ІP 20

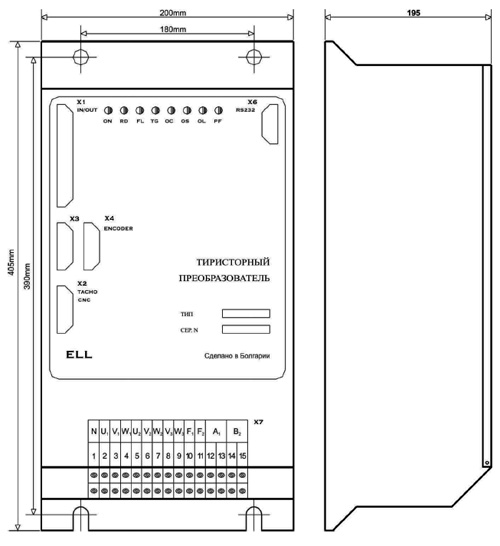

Рис.1. Габаритный чертеж преобразователя ELL 4011-222-40
Рис.1. Габаритный чертеж преобразователя ELL 4011-222-40
