Преобразователь измерительный многоканальный МТМ-292

Цена по запросу
Артикул:
10657
  • Описание
  • Гарантии

Преобразователь измерительный многоканальный МТМ-292 служит для преобразования термоэлектродвижущей силы термоэлектрических преобразователей по ДСТУ 2837-94 (ГОСТ 3044-94), сопротивления термопреобразователей сопротивления по ДСТУ 2858-94 (ГОСТ 6651-94), сигналов постоянного тока в диапазонах от 0 мА до 5 мА, от 0 мА до 20 мА, от 4 мА до 20 мА, сигналов напряжения постоянного тока в диапазоне от 0 мВ до 100 мВ по ГОСТ 26.011-80 в результат преобразования в цифровой форме и формирования унифицированного электрического аналогового сигнала постоянного тока в диапазонах от 0 мА до 5 мА, от 0 мА до 20 мА или от 4 мА до 20 мА, соответствующего выбранному диапазону результата преобразования по каждому каналу.

Типоисполнение

Шифр Вход Взрывозащита входных цепей Выходные сигналы силы постоянного тока Монтаж
МТМ292С 0…5мА, 0…20мА, 4…20мА, 0…100мВ нет нет Щитовой
ТП, ТС есть
МТМ292СТ 0…5мА, 0…20мА, 4…20мА, 0…100мВ нет есть Щитовой
ТП, ТС есть

Технические характеристики

Напряжение питания AC 220 В +10% -15%
Потребляемая мощность, не более 60 ВА
Пусковой ток, не более 6 А при 250 В
Диапазон рабочих температур +5…+50 °C
Основная погрешность при измерении сигналов ТП и ТС см. таблицу погрешностей
Основная погрешность при измерении сигналов I и U 0.25%
Коммутационная способность выходов сигнализации 50 В / 50 мА
Коммутационная способность групповых цепей сигнализации 250 В / 1 А
Максимальная коммутируемая мощность цепями групповой сигнализации 60 Вт пост. тока
125 ВА ~ тока
Входное сопротивление, для входных токовых сигналов, не более 10 Ом
Степень защиты корпуса IP54
Масса, не более 6 кг

Исполнение

Преобразователи МТМ-292 состоят из одного блока, предназначенного для щитового монтажа, и выполнены в металлических корпусах 42ТЕ PROFITRONIK 19 (или аналогичных) со степенью защиты IP54 по ГОСТ 14254-96 (МЭК 529-89). Преобразователи крепятся в щите при помощи двух струбцин ААЛУ.301533.003.

Корпус преобразователей состоит из обечайки в виде прямой призмы с усеченными ребрами, задней панели, крепящейся к обечайке четырьмя винтами М4, на которой расположены пять цилиндрических сальников для ввода кабелей питания цепей сигнализации, цепей интерфейса RS485 и цепей выходных сигналов постоянного тока, одной прямоугольной панели-сальника для ввода входных искробезопасных цепей (от кросс-коробки термокомпенсационной МТМ ККТ ААЛУ.408723.000), и передней панели.

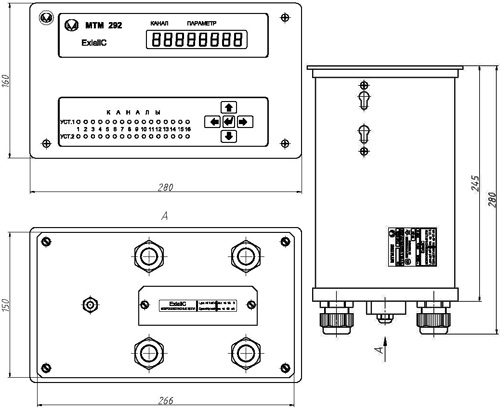

Рис.1. Внешний вид преобразователей МТМ-292
Рис.1. Внешний вид преобразователей МТМ-292

Принцип действия

Работа преобразователей МТМ-292 основана:

  • на непосредственном измерении входных сигналов по каждому из каналов, а также эталонного напряжения и напряжения компенсации свободных концов ТП при помощи аналого-цифрового преобразователя;
  • функциональном преобразовании (учитывая нелинейность первичных преобразователей) полученных результатов при помощи первого микро-процессора;
  • гальваническом разделении передаваемой информации;
  • сравнении результата преобразования при помощи второго микропроцессора со значениями уставок и заданными диапазонами изменения результата преобразования в цифровой форме (шкалами);
  • формировании данных для отображения и сигнализации, управлении ключами сигнализации по каждому из каналов и формировании при помощи цифро-аналоговых преобразователей гальванически разделенных унифицированных выходных сигналов постоянного тока по каждому каналу.
