Пневмоэлектроклапан ПЭКДД

Пневмоэлектроклапан ПЭКДД предложенного типа используются для дистанционного управления разными типами пневматических приводов, применяемых в составе промышленных установок и различного, производственного оборудования и инструментария. Включение и выключение магнитной системы клапана обеспечивает последовательное взаимодействие рабочей полости используемого пневмопривода с источником давления рабочего газа.

Функционирование и конструкция клапана

Предложенные электропневоклапаны широко применяют на производственных предприятиях и в промышленных цехах. С их помощью автоматизируется рабочий процесс на машиностроительных, нефтеперерабатывающих, химических и прочих заводах. В рабочей зоне, где эксплуатируется клапан, не допускается присутствие больших концентраций агрессивных примесей паров и газов, которые могут повредить металлические элементы, входящие в конструкцию ПЭКДД.

В своей основе пневмоэлектроклапаны ПЭКДД имеют стальное основание, внутри которого имеется клапанный механизм. Его работой управляет магнитная система, которая входит в состав конструкции клапана. Питание управляющего магнита осуществляется с использованием напряжения величиной в 27 В. Пневматические клапаны производятся в двух модификациях – стандартной и модифицированной. Первый вариант устройства рассчитан для работы с давлением газового потока в пределах 3…7,5 МПа, а вторая модификация устройства может работать давлением 4,7±0,7 МПа.

Комплект поставки

• Пневмоэлектроклапан ПЭКДД
• Ниппель 4Р8.652.003
• Розетка ШР16П2НШ15
• Паспорт 4Р2.954.004ПС

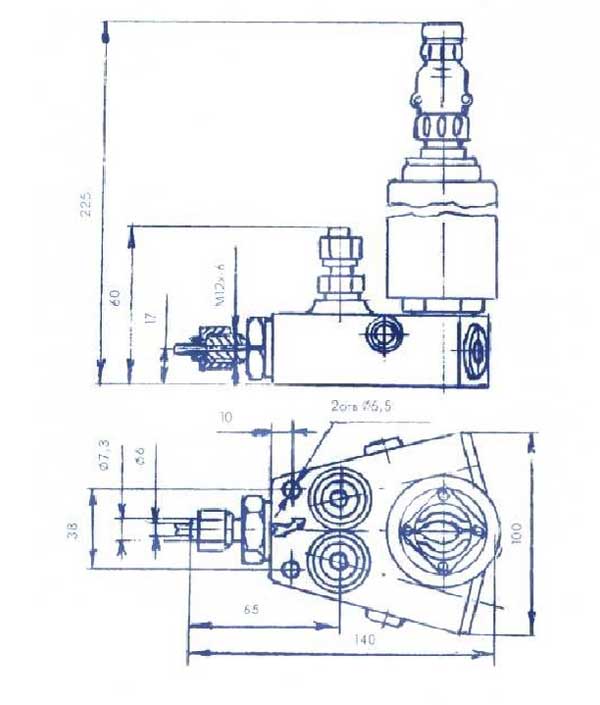

Рис.1 Схема габаритных размеров пневмоэлектроклапан ПЭКДД

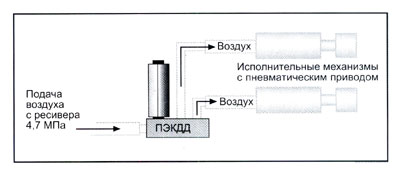

Рис.2 Схема работы пневмоэлектроклапан ПЭКДД

Гарантия

Срок службы пневмоэлектроклапанов 11 лет при соблюдении потребителем требований эксплуатационной документации. Условия хранения пневмоэлектроклапанов в зависимости от действия климатических факторов должны соответствовать 2(С) по ГОСТ 15150-69.

Гарантийный срок эксплуатации устанавливается 18 месяцев с момента ввода пневмоэлектроклапанов в эксплуатацию при наработке, не превышающей 10000 циклов.
