Электромагнитный клапан СКН-2

2 000

* ориентировочная цена, требуется уточнение

Артикул:
9347
  • Описание
  • Гарантии

Клапан электромагнитный СКН-2 является двухпозиционным (может быть открыт или закрыт), нормально закрытым.

Клапан начинает свою работу при подаче на соленоидную катушку напряжения. Запорным элементом является подпружиненный сердечник соленоидного привода.

Электромагнитные соленоидные клапаны СКН-2 поставляются по категории 4.2. ГОСТ 15150-69 в климатическом исполнении УХЛ, если иное исполнение не указано в заказе. Согласно ТУ при установке и монтаже соленоидного клапана отклонение от вертикали составляет +-10 градусов. Относительная продолжительность включения электромагнитного клапана (ПВ) 30 процентов.

Конструкция клапана СКН-2

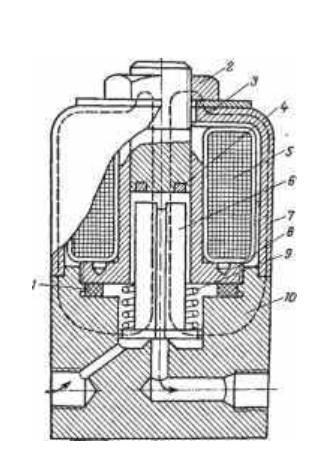

рис.1- Конструкция клапана

Клапан включает в себя (рис. 1):

  1. гайка;
  2. шайба;
  3. находится коротко-замкнутый виток;
  4. обмотка электромагнита;
  5. плунжер;
  6. кожух;
  7. втулка;
  8. пружина;
  9. корпус.

Корпуса соленоидного электромагнитного клапана и электрические катушки для клапана, как правило, поставляются отдельно.

Изделие сертифицировано.

Технические характеристики

Условный проход ДУ, мм

4

Пропускная способность соленоидного клапана при перепаде давления 0,1 МПа, л/мин (м3/ч), не менее

2,5 (0,15)

Диапазон рабочих давлений, МПа

0…0,6

Температура рабочей среды, oС

От +2 до +85

Варианты исполнения катушки. Рабочее напряжение, В

220 (перемен.),
24 (перемен.),
24 (постоян.),
160 (постоян.).

Потребляемая мощность, ВА, не более

22

Длительность срабатывания, с, не более

1

Габаритные размеры, мм, не более

36х36х72

Масса, кг, не более

0,4

Присоединительные элементы — гнёзда

Ø 10 или G 1/8

Количество срабатываний на отказ при соблюдении правил эксплуатации, не менее

1 000 000

Используемые материалы

нержавеющая сталь
