Катушка клапана СКН-2 представляет собой комплектующий элемент, предназначенный для использования в составе клапанов соленоидного типа. Она применяется для функционирования в составе устройств, обеспечивающих дозированную подачу жидкости или иных пищевых жидкостей, которые отличаются показателем вязкости до 100 мм2/с и температурой от -600С до +850С. Это могут быть автоматы подачи газированной воды, различных напитков, системы фильтрации жидкости и прочее.

Функциональное предназначение

Клапан соленоидного типа представляет собой исполнительное устройство, втягивающий плунжер (якорь), которого позволяет обеспечивать открывание /закрывание прохода для подачи жидкости или газа. Открывание клапана происходит под воздействием электромагнитного поля, а закрывание прохода обеспечивается воздействием возвратной пружины и массы якоря. Клапаны этого типа не имеют возможности регулировки количества проходящей жидкости – они поддерживают только два варианта: полностью открыто, или полностью закрыто.

Конструкционные особенности

Катушка соленоидного клапана имеет в своем составе 7500 витков. Они намотаны с применением медной проволоки, поверхность которой покрыта специальным изолятором – высокопрочная эмаль. Для работы катушки используется напряжение в 220 В.

Конструкционно клапан представляет собой двухпозиционную систему (открыто или закрыто). В нормальном состоянии он находится в закрытом состоянии, в качестве запорного элемента используется сердечник с пружиной.

В рабочей зоне клапан должен иметь вертикальное положение с допуском отклонения от вертикальной линии не более 100 в ту или иную сторону.

рис. 1 - Конструкция катушки СКН-2

Катушка клапана СКН-2 включает в себя (по рис.1):

1. Корпус катушки.
2. Обмотку.

Технические характеристики

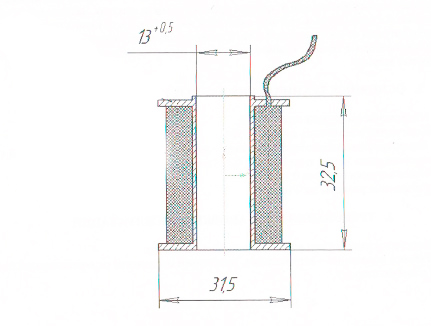

рис. 2 - Габаритные размеры катушки СКН-2
