ПИД-регулятор МикРА 603
ПИД-регулятор МикРА 603 служит для применения в составе АСУТП на различных промышленных предприятиях. С помощью регулятора можно эффективно контролировать технологические процессы и производить регулировку некоторых их параметров в автоматическом режиме.
Особенности
ПИД-регулятор МикРА 603 выполнен в виде блочного прибора, конструкция которого предусматривает щитовой монтаж в специальном вырезе на щите управления технологическим оборудованием. Само устройство реализовано в пластиковом корпусе, который состоит из двух частей, которые скреплены с помощью винтов.
Внутри корпуса располагаются монтажные платы, на которых нанесены все рабочие элементы регулятора. Их функционированием управляет встроенный микроконтроллер.
Для того чтобы выполнить настройку регулятора Микра 603 и следить за контролируемыми параметрами (температуры) используется лицевая панель. На ее поверхности расположены контактные клавиши и цифровой индикатор, отображающий текущее значение контролируемого параметра.
Чтобы подключить прибор к измерительным датчикам, сетям питания и исполнительным механизмам используется блок тыльной части. Он вмещает в себе все необходимые для этого интерфейсы. Отличительной характеристикой этой модели является наличие интерфейса RS-485, с помощью которого можно передавать измерительные данные на ПК, а также производить с его помощью контророль и регулировку.

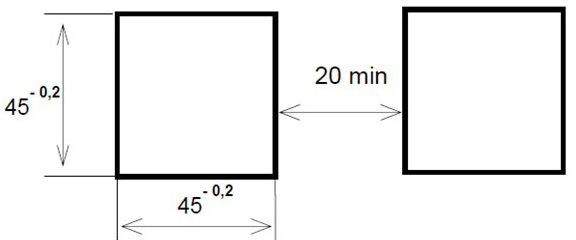

Монтаж регулятора МикРа 603
Особенности функционирования
Модель микроконтроллерного регулятора МикРА 603 поддерживает широкий спектр датчиков, с которыми может работать этот прибор. Это могут быть термопары, термопреобразователи, преобразователи электрического сопротивления, а также иного вида датчики, которые имеют унифицированный выходной токовый сигнал или сигнал напряжения. Поддерживаются сигналы в интервале от 0 до 20 мА и от 0 до100 мВ.
|
Тип датчика или входной сигнал |
Диапазон измерения |
Тип датчика или входной сигнал |
Диапазон измерения |
|
ТСП-50 |
-200 … +1100 °С |
ТХК (L) |
-200 … +650 °С |
|
ТСП-100 |
-200 … +1100 °С |
ТХА (K) |
-250 … +1350 °С |
|
ТСП-500 |
-200 … +1100 °С |
ТЖК (J) |
-200 … +950 °С |
|
ТСП-1000 |
-200 … +1100 °С |
ТПП 10 (S) |
-50 … +1750 °С |
|
ТСП-2000 |
-200 … +1100 °С |
ТПП 13 (R) |
-50 … +1750 °С |
|
ТСП гр.21 |
-200 … +1000 °С |
ТПР (B) |
+200 … +1800 °С |
|
ТСМ гр.23 |
-50 … +200 °С |
ТВР (A-1) |
0 … +2500 °С |
|
ТСМ-50 |
-200 … +200 °С |
ТВР (A-2) |
0 … +1800 °С |
|
ТСМ-100 |
-200 … +200 °С |
NTC, PTC, R |
0 … 6800 Ом |
|
100 мВ |
-50 … 100 мВ |
Pt100 |
-200 … +850 °С |
|
0 – 20 мА |
0 … 20 мА |
Pt500 |
-200 … +850 °С |
|
0 – 5 мА |
0 … 100 % |
Pt1000 |
-200 … +850 °С |
|
4 – 20 мА |
0 … 100 % |
Pt2000 |
-200 … +600 °С |
В качестве исполнительных устройств, которые подключают к регулятору, могут использоваться механизмы и системы релейного типа, а также симисторы.

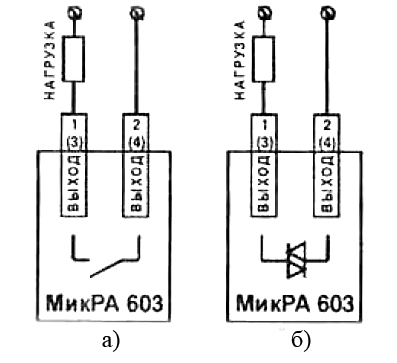

Подключение нагрузки напрямую к выходу регулятора
где, а) релейные выходы; б) симисторные выходы.

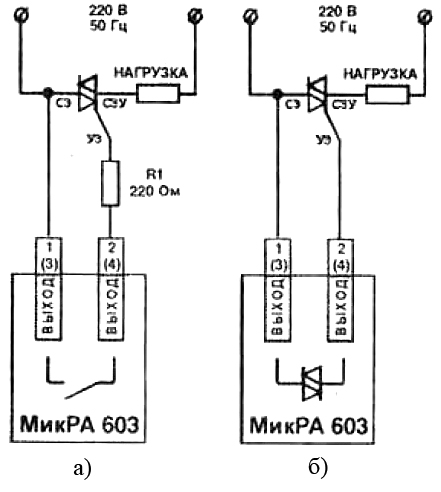

Подключение нагрузки с использованием внешнего симистора
где, а) релейные выходы; б) симисторные выходы.
Процесс управления исполнительными устройствами может происходить по двум каналам, которые поддерживают 2-позиционный или ПИД-алгоритм работы.
Технические характеристики
|
Величина напряжения питания: |
100…250 В, 50-60 Гц |
|
Показатель потребляемой мощности: |
не более 5 Вт |
|
Входной сигнал: |
до 10 мВ |
|
Входной токовый сигнал: |
до 20 мA |
|
Продолжительность опроса датчика: |
до 0,25 сек |
|
Дискретность установки температуры: |
10С |
|
Выходы на внешние устройства: |
релейный, 1 А, 250 В симисторный 0,5 А, 250 В |
|
Число управляющих выходов: |
2 |
|
Число разрядов индикации: |
5 |
|
Интерфейс для настройки связи с ПК: |
RS485 |
|
Поддерживаемая скорость обмена данными: |
от 4,8 до 38,4 Кбит/сек. |
|
Используемый протокол для обмена информацией: |
Modbus-RTU |
|
Показатель защиты по корпусу прибора: |
IP65 |
|
Размеры и масса устройства: |
48x48x120 мм / 0,17 кг |
